Produtos

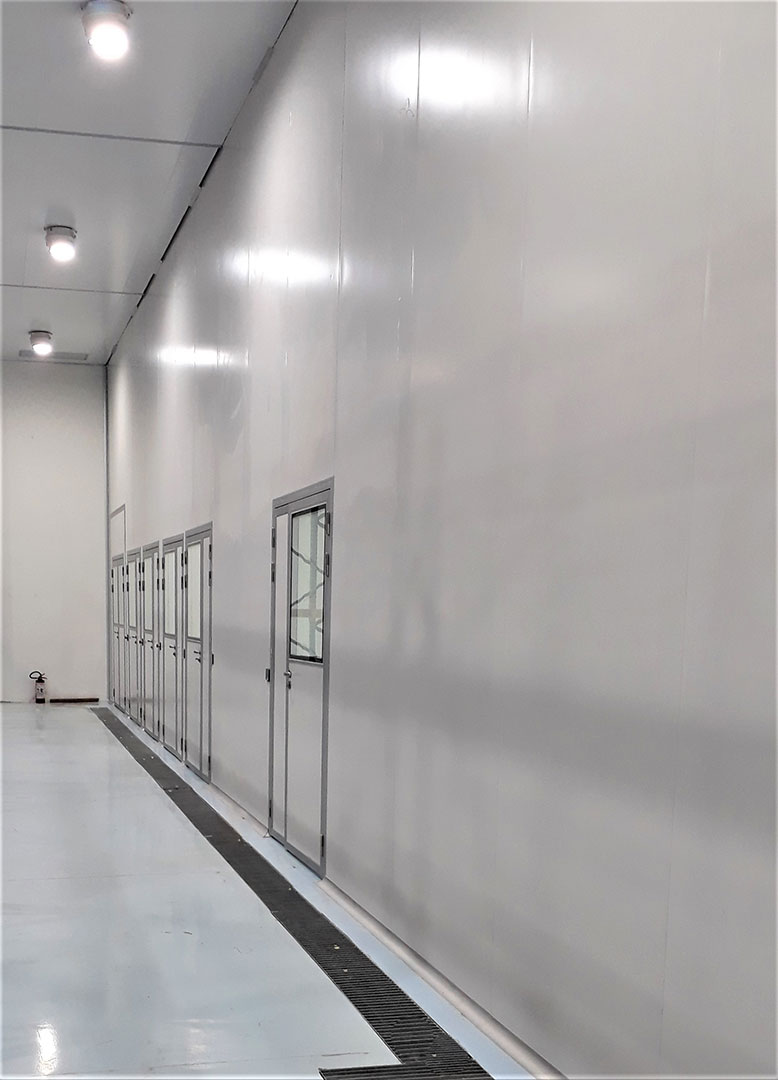

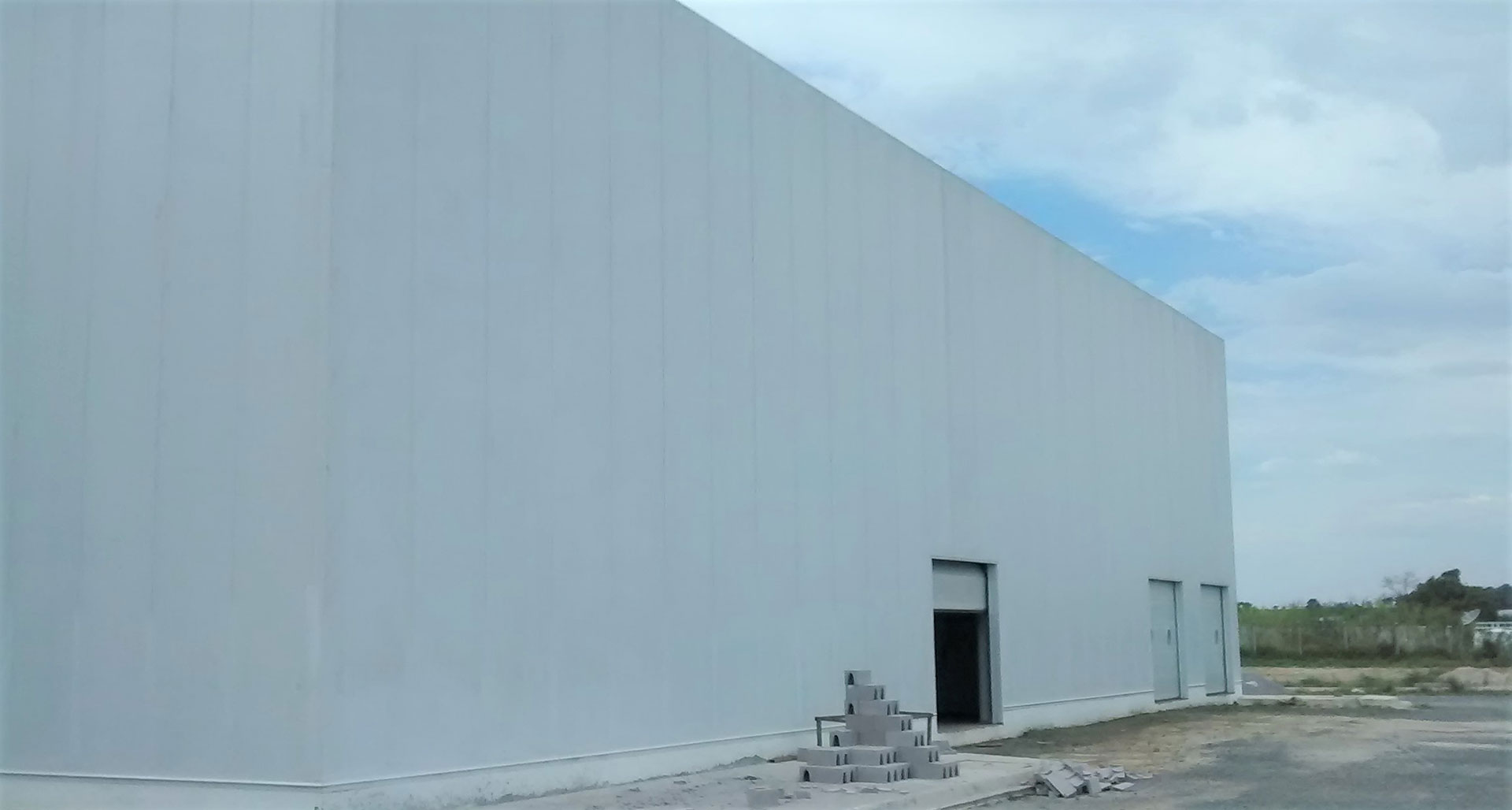

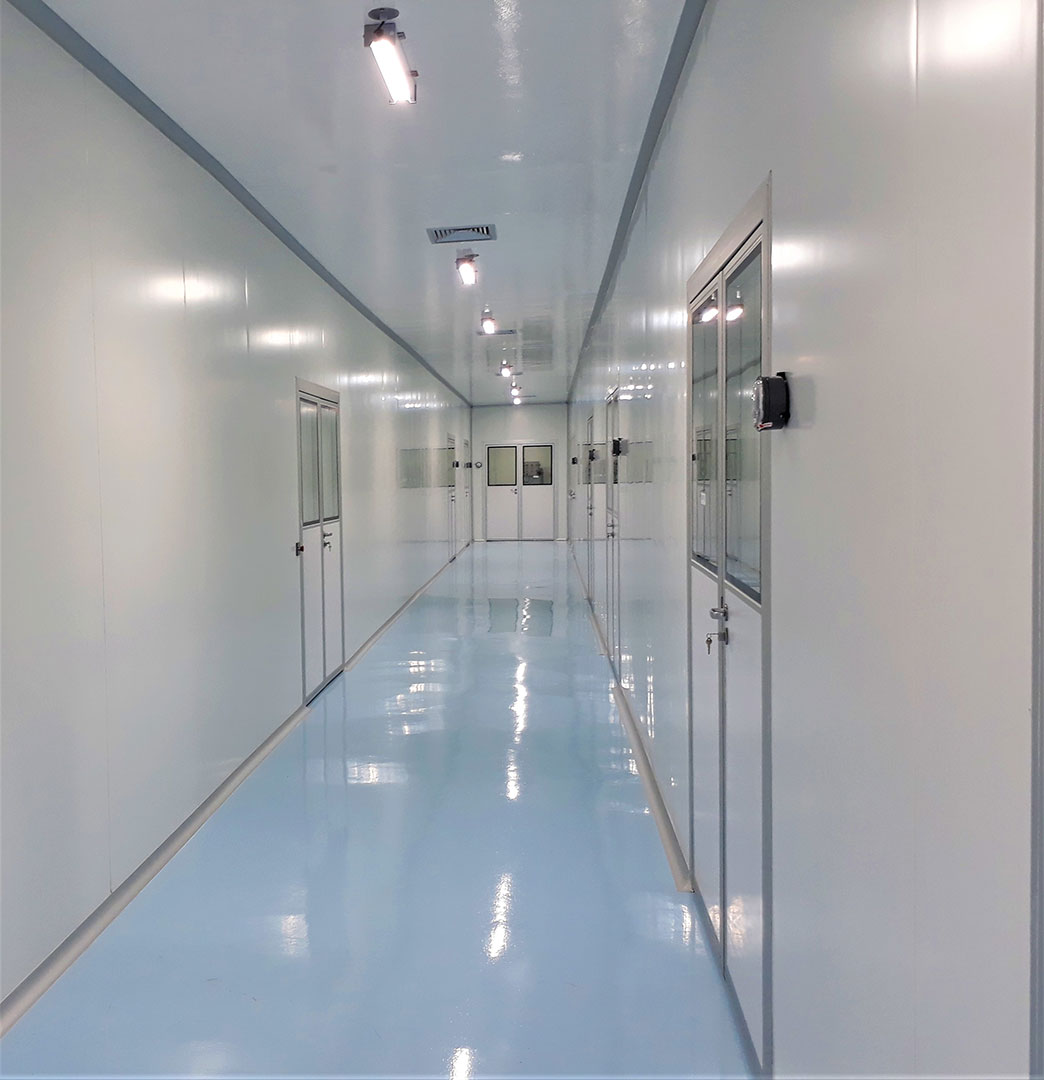

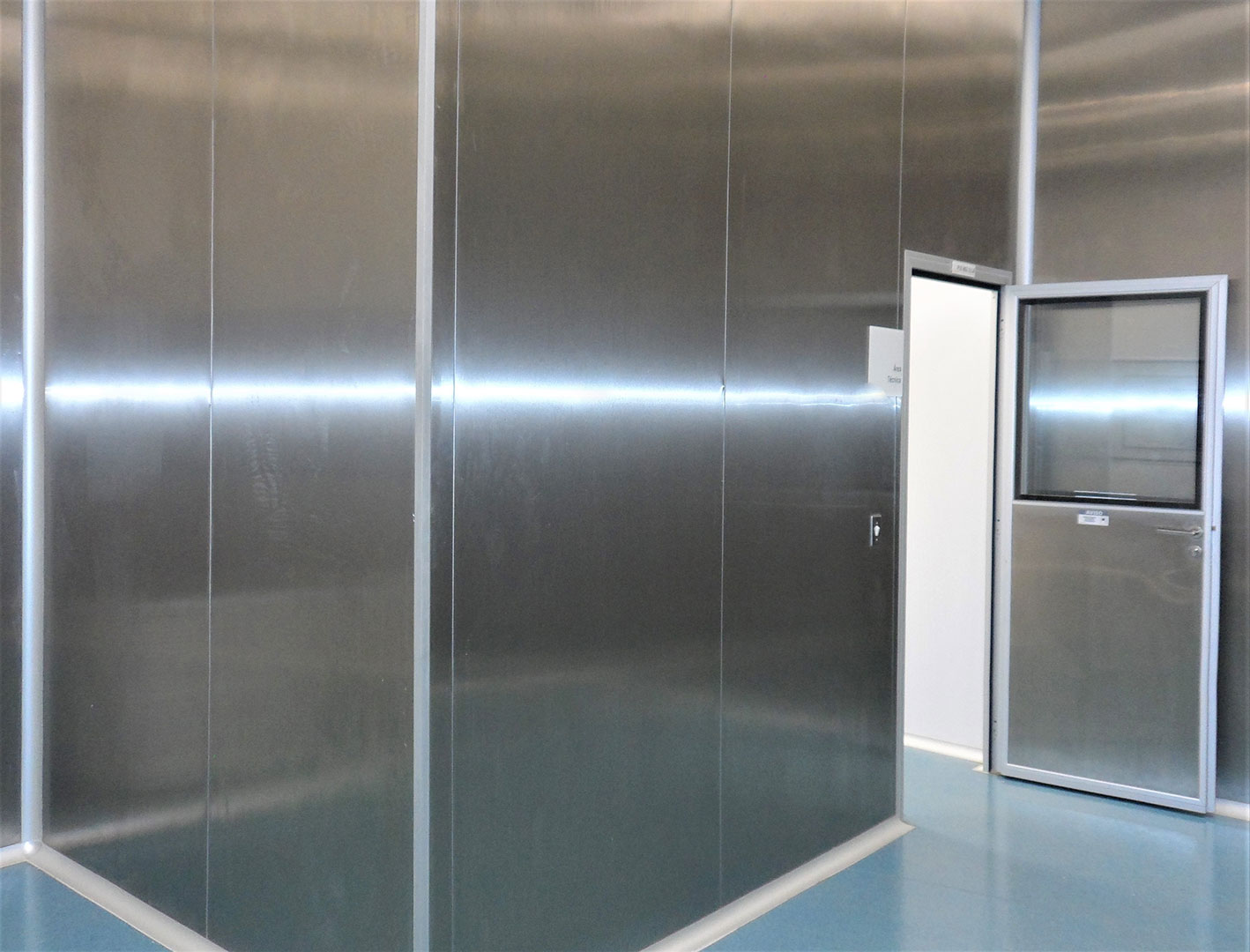

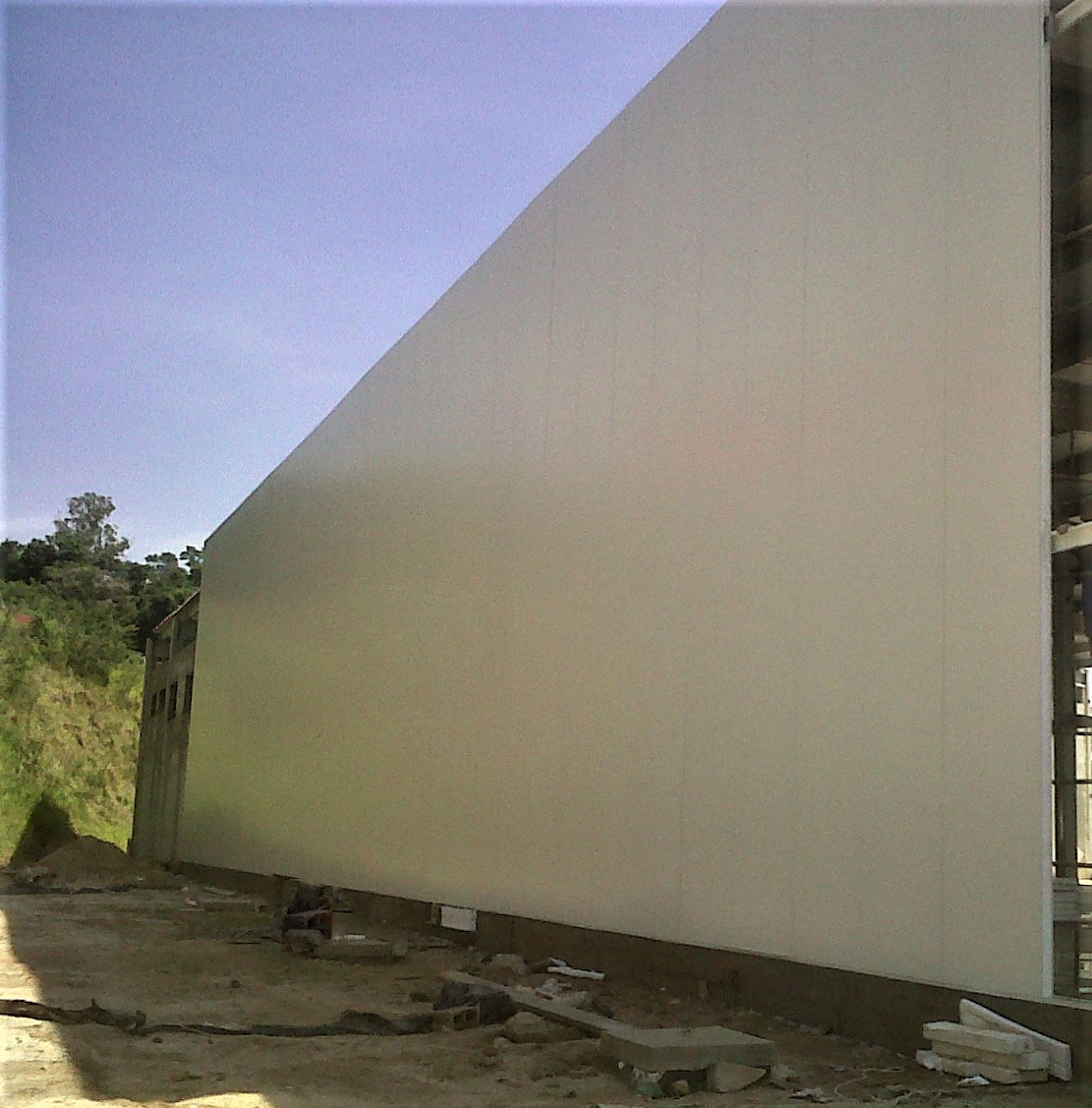

Divisórias e Forro Termoisolantes

As Divisórias e Forro para Salas Limpas, possuem superfícies totalmente lisas e encaixes perfeitos, garantindo acabamento higiênico, sanitário, excelente resistência mecânica e térmica.

São fabricados em linhas totalmente automáticas e contínuas com injeção de espuma em alta pressão, garantindo uniformidade ao isolamento, proporcionando maior performance térmica e resistência.

Vantagens

• Superfícies lisas e higiênicas
• Excelente acabamento
• Agilidade na instalação
• Excelente isolamento térmico

• PAINÉL DE POLIISOCIANURATO (PIR) – PADRÃO GMP – COM OU SEM CERTIFICADO FM GLOBAL:
  Núcleo isolante: Painéis com o núcleo em placas de poliisocianurato (PIR), livre de CFC, caracterizado com retardante a chama, com Densidade média de 28 à 40 Kg/m³, condutividade térmica de 0,022 W/m.k, classificação II-A na Instrução Técnica nº10 do Corpo de Bombeiros, conforme Decreto Estadual n° 63.911.
  Revestimento: Conformado por ambas as faces com chapa de aço galvanizado pré-pintado na cor Ral 9003, espessura da chapa de 0,43mm, 0,5 mm ou 0,65 mm (Conforme normas ABNTNBR 7013 e ABNT-NBR 7008), face superior cromatizada com primer epóxi (4 a 6 microns), acabamento com pintura em poliéster (18 a 22 microns) e face inferior cromatizada com primer epóxi (4 a 6 microns). – Com a opção em Aço Inox escovado AISI 304 ou Alumínio.
  Encaixe: Encaixe do núcleo isolante em forma de macho/fêmea, garantindo perfeita estanqueidade e junção interna das placas tipo “finger joint”.
  Dimensões padrão: Largura padrão 1.100 mm, espessura final do painel de 50 mm, 70 mm, 100 mm ou 150 mm, e, comprimento de acordo com a necessidade de cada projeto.

• PAINÉL DE POLIURETANO (PUR) – PADRÃO GMP:
  Núcleo isolante: Painéis com o núcleo em espuma rígida de poliuretano (PUR), com densidade 38-42Kg/m³, autoextinguível classe R1, conforme ABNT NBR – 15366, condutibilidade térmica de 0,022 W/m.K ASTM C 518.
  Revestimento: Conformado por ambas as faces com chapa de aço galvanizado pré-pintado na cor Ral 9003, espessura da chapa de 0,43 mm, 0,5 mm ou 0,65 mm (Conforme normas ABNTNBR 7013 e ABNT-NBR 7008), face superior cromatizada com primer epóxi (4 a 6 microns), acabamento com pintura em poliéster (18 a 22 microns) e face inferior cromatizada com primer epóxi (4 a 6 microns). – Com a opção em Aço Inox escovado AISI 304 ou Alumínio.
  Encaixe: Encaixe do núcleo isolante em forma de macho/fêmea, garantindo perfeita estanqueidade e junção interna das placas tipo “finger joint”.
  Dimensões padrão: Largura padrão 1.100 mm, espessura final do painel de 50 mm, 70 mm, 100 mm, 150 mm, e, comprimento de acordo com a necessidade de cada projeto.

• PAINÉL DE POLIESTIRENO EXPANDIDO (EPS) – PADRÃO GMP:
  Núcleo isolante: Painel com o núcleo em poliestireno expandido (EPS), Classe tipo 3F, com densidade média de 15 Kg/m³, condutividade térmica de 0,035 W/m.k e tolerância conforme na norma ABNT-NBR 11949-9.
  Revestimento: Conformado por ambas as faces com chapa de aço galvanizado pré-pintado na cor Ral 9003, espessura da chapa de 0,43 mm, 0,5 mm ou 0,65 mm (Conforme normas ABNTNBR 7013 e ABNT-NBR 7008), face superior cromatizada com primer epóxi (4 a 6 microns), acabamento com pintura em poliéster (18 a 22 microns) e face inferior cromatizada com primer epóxi (4 a 6 microns). – Com a opção em Aço Inox escovado AISI 304 ou Alumínio.
  Encaixe: Encaixe do núcleo isolante em forma de macho/fêmea, garantindo perfeita estanqueidade e junção interna das placas tipo “finger joint”.
  Dimensões padrão: Largura padrão 1.100 mm, espessura final do painel de 50 mm, 70 mm, 100 mm, 150 mm, e, comprimento de acordo com a necessidade de cada projeto.

• PAINÉL DE LÃ DE ROCHA (LDR) – PADRÃO GMP:
  Núcleo isolante: Painel com o núcleo em lã de rocha (LDR), Classe tipo 3F, com densidade de 100 Kg/m³, condutividade térmica 0,040 W/m.K, resistência ao fogo, classificação incombustível de acordo com as normas, ISSO 1182 e ASTM E84.
  Revestimento: Conformado por ambas as faces com chapa de aço galvanizado pré-pintado na cor Ral 9003, espessura da chapa de 0,65 mm (Conforme normas ABNTNBR 7013 e ABNT-NBR 7008), face superior cromatizada com primer epóxi (4 a 6 microns), acabamento com pintura em poliéster (18 a 22 microns) e face inferior cromatizada com primer epóxi (4 a 6 microns). – Com a opção em Aço Inox escovado AISI 304 ou Alumínio.
  Encaixe: Encaixe do núcleo isolante em forma de macho/fêmea, garantindo perfeita estanqueidade e junção interna das placas tipo “finger joint”.
  Dimensões padrão: Largura padrão 1.100 mm, espessura final do painel de 50 mm, 70 mm, 100 mm, 150 mm, e, comprimento de acordo com a necessidade de cada projeto.

•

•

•

•

•

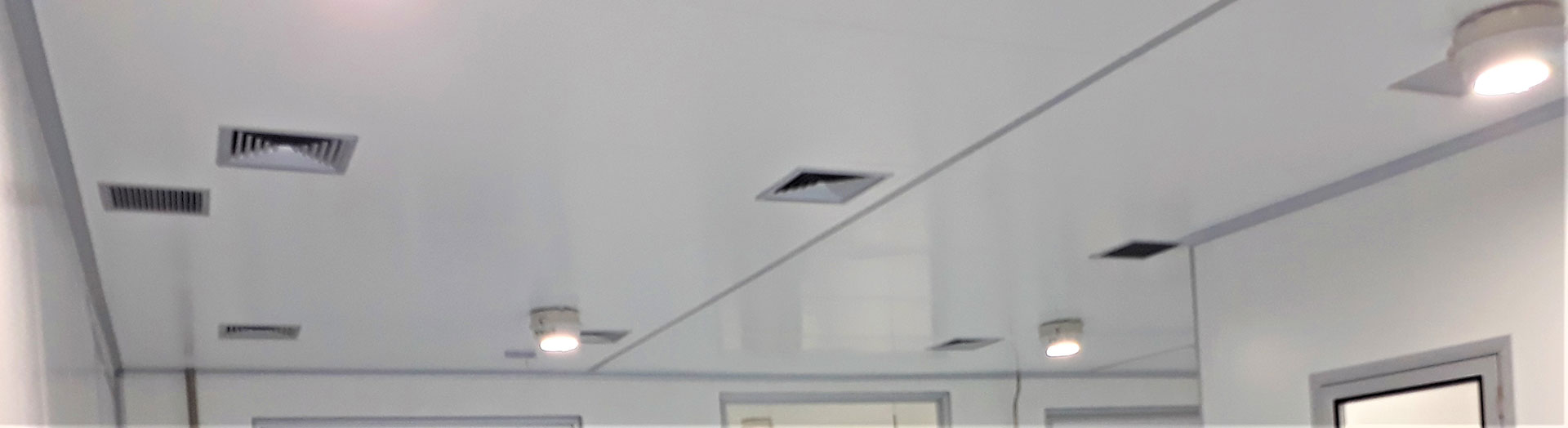

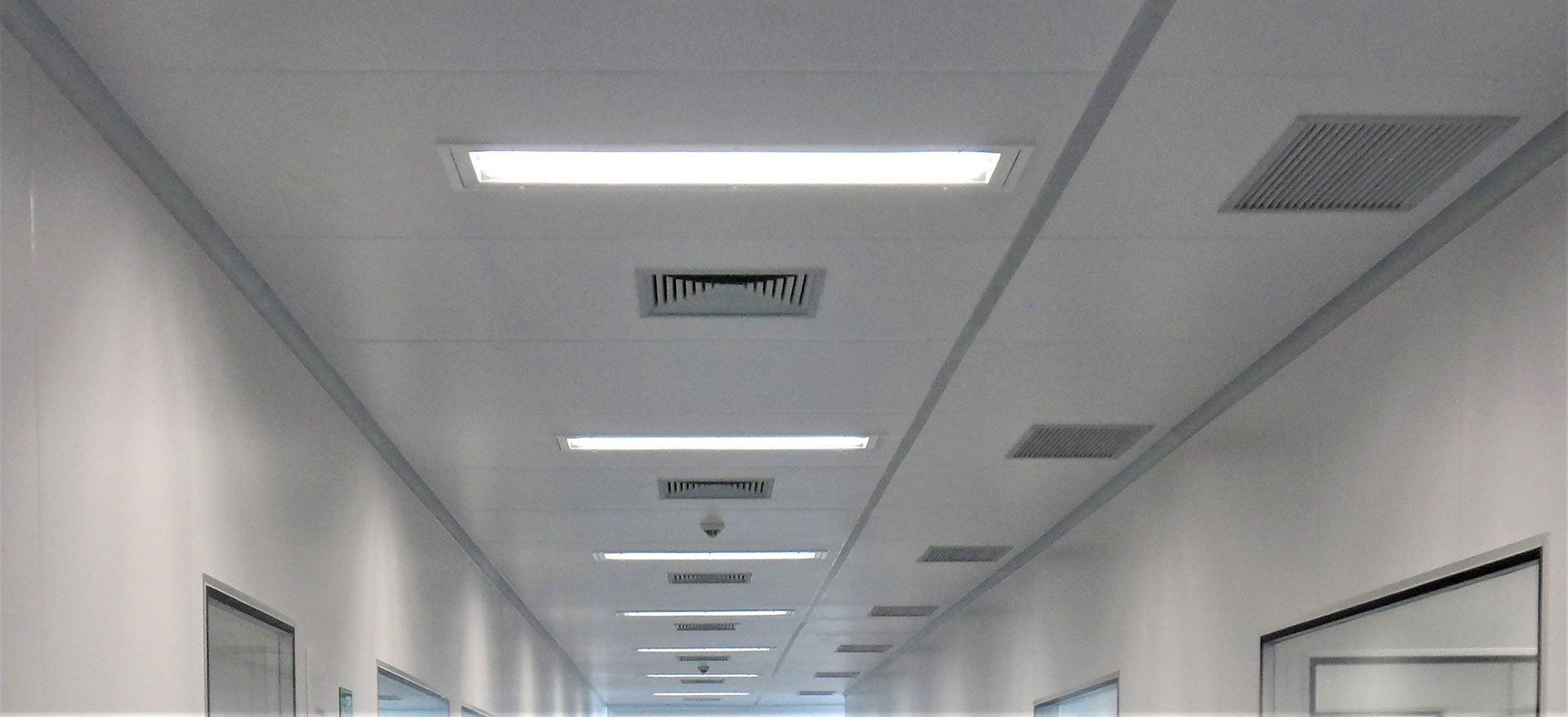

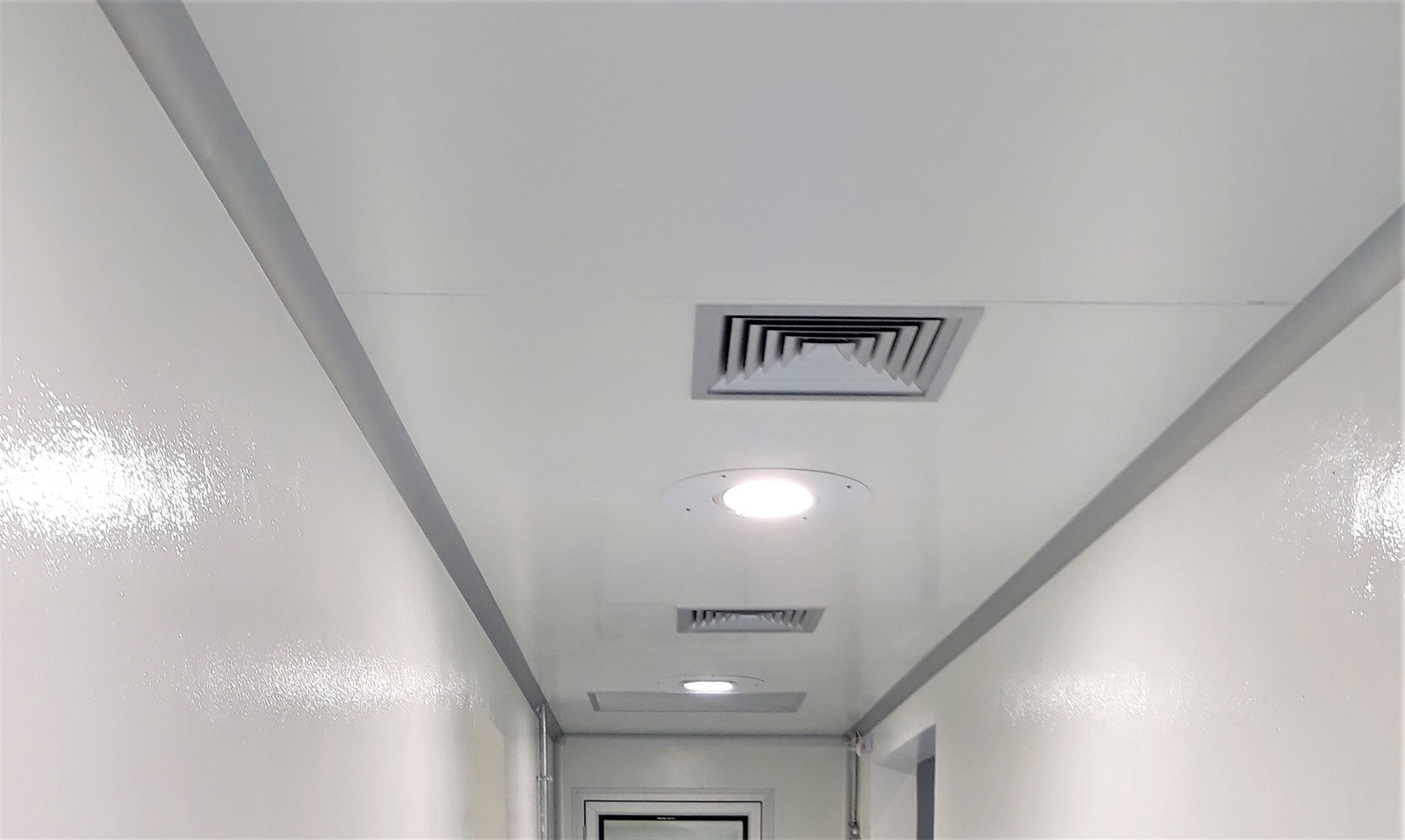

Luminárias

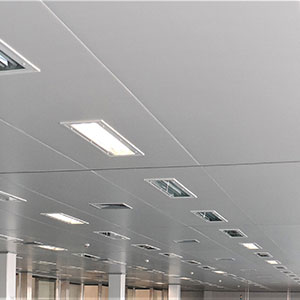

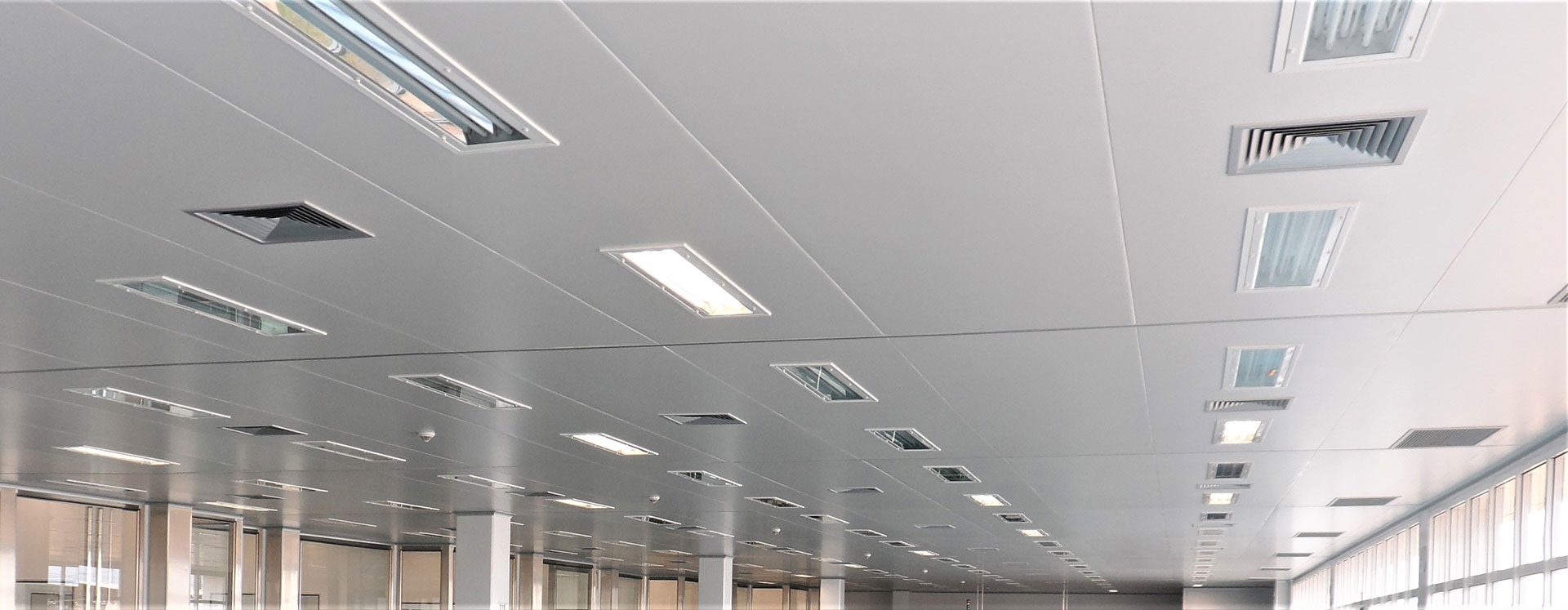

As luminárias contam com acesso para manutenção por cima ou por baixo do forro, proporcionam um acesso rápido e fácil, sem perder a estanqueidade do sistema, uma vez que, toda a caixa da luminária está fixada e vedada junto ao forro.

• Luminárias de embutir para Salas Limpas: 4X18/20W LED ou 4X9/10W LED, com refletor em alumínio brilhante, nas medidas 60X244X1280mm ou 60X244X670mm.
• Corpo: Em chapa de aço SAE 1010/20, fosfatizada por processo de imersão e acabamento com pintura eletrostática em tinta epóxi á pó de cor branca.
• Equipada: Refletor importado brilhante, vidro temperado, com soquetes anti-vibratórios com trava de segurança.

•

•

•

•

Divisórias Vítreas / Biombos

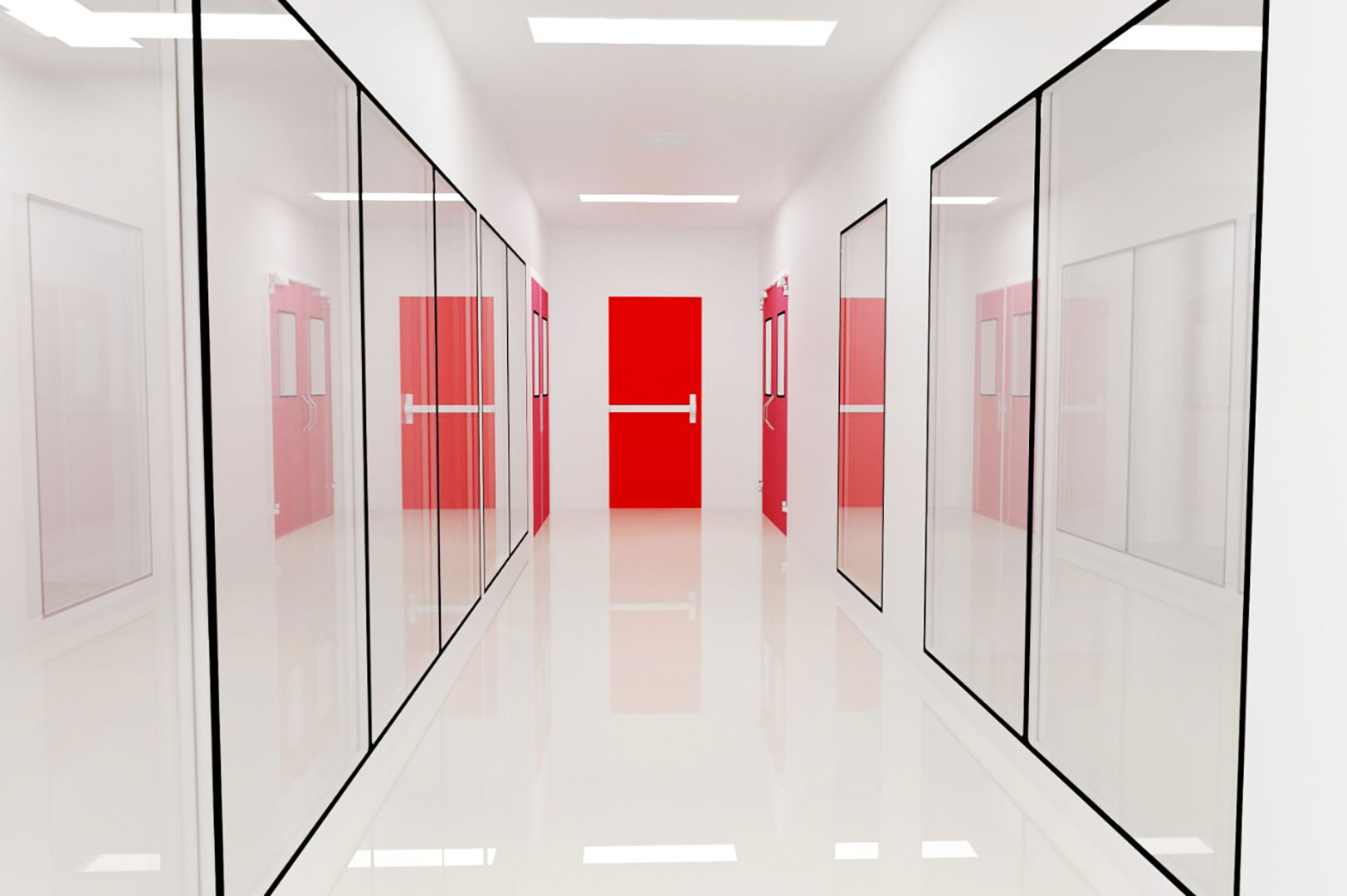

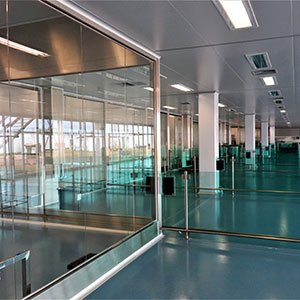

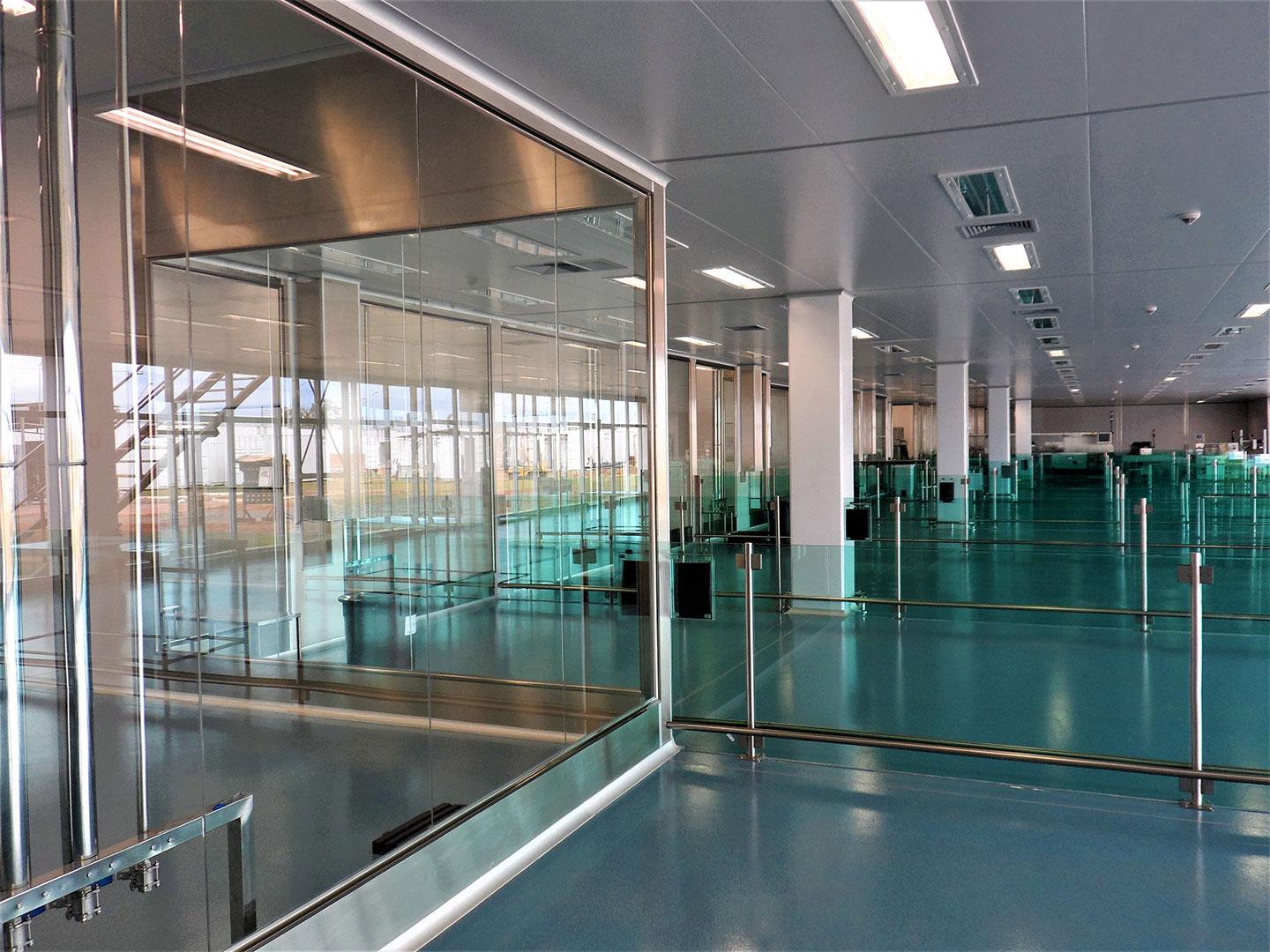

• Divisórias Vítreas
  Construídos a partir de uma base e bandeira superior em painel termoisolante, com o núcleo escolhido pelo cliente, parte central com vidro temperado com 10 mm de espessura, caixilhos em alumínio anodizado, e, acabamento dos painéis das divisórias em chapa de Aço Galvanizado/Galvalume pré-pintado na cor Ral 9003 ou em Aço Inox AISI 304. Com a opção de acabamento de perfil arredondado para melhor limpeza.

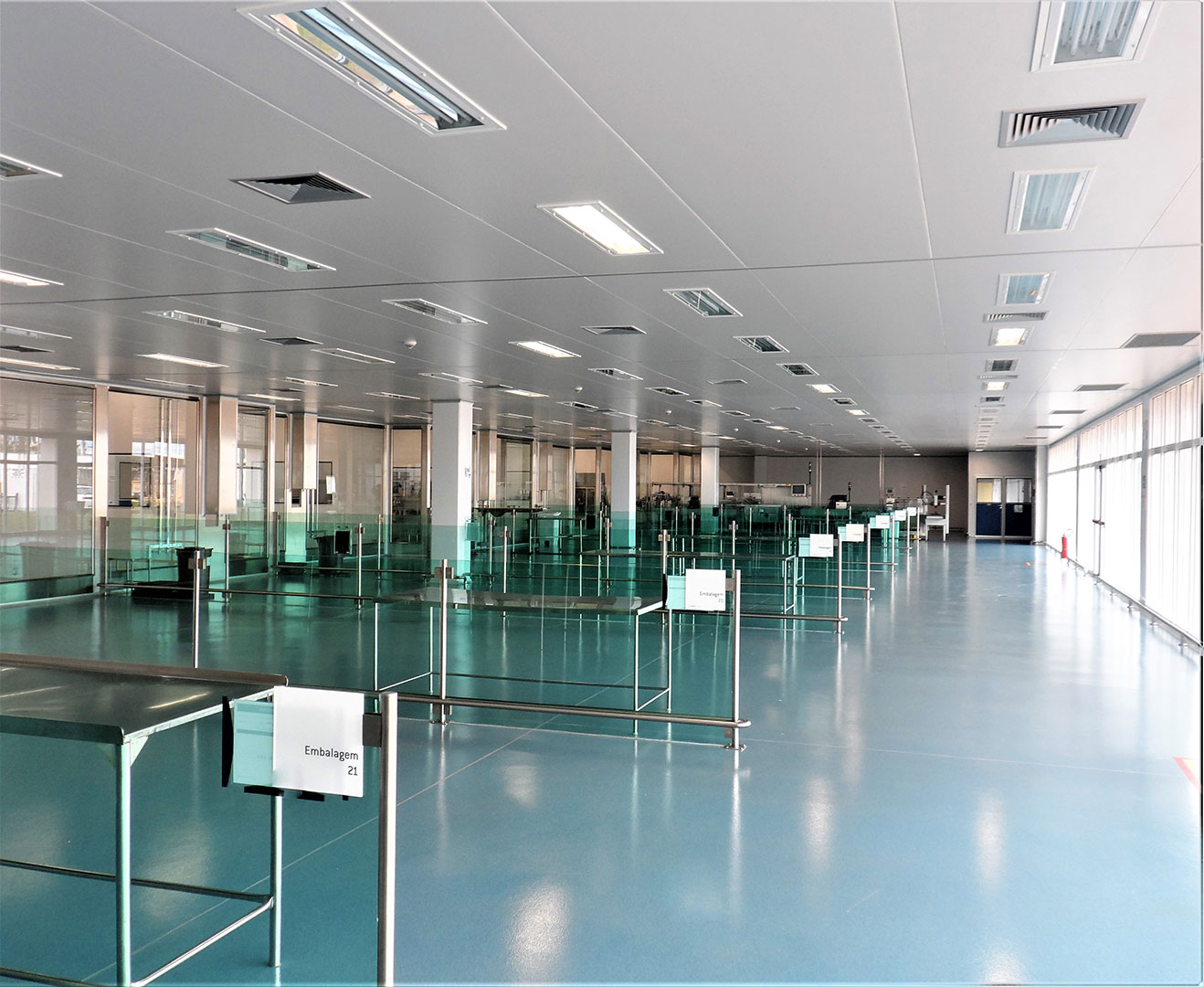

• Biombos

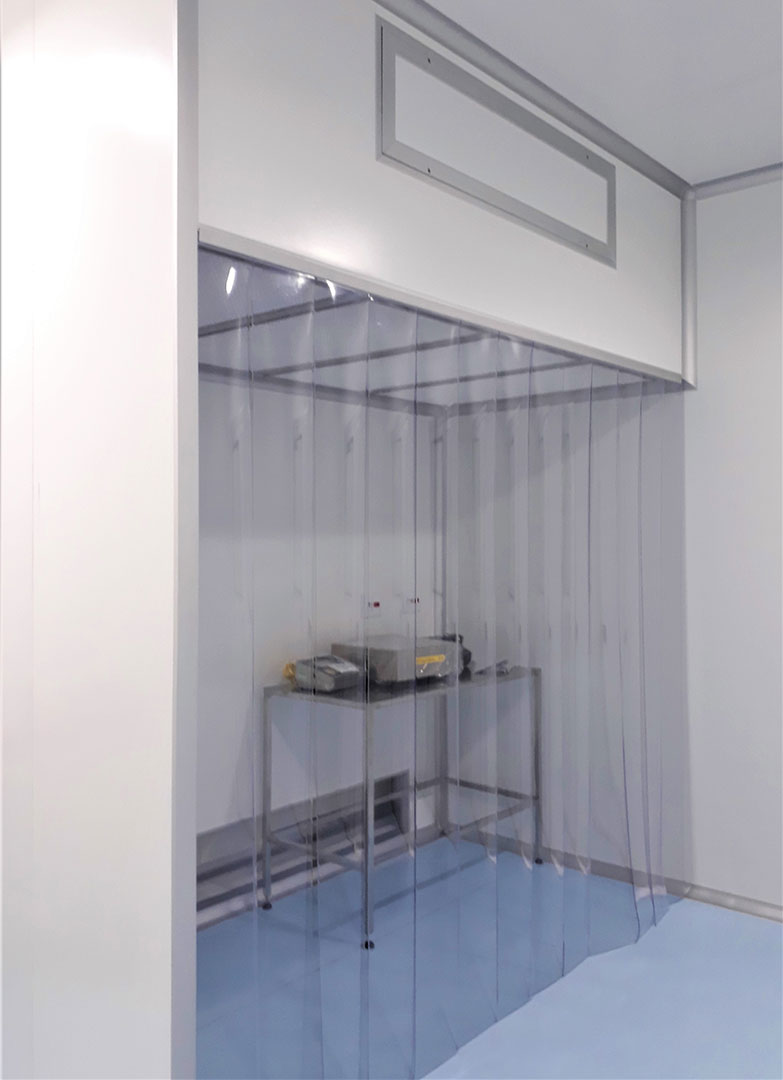

  Construídos a partir da estrutura em tubo de inox AISI 304, com visor de vidro temperado com 10 mm de espessura, encaixados. Biombos são recomendados principalmente para as áreas de embalagem, onde, não requer um controle tão rígido, como as áreas de produção.

•

•

•

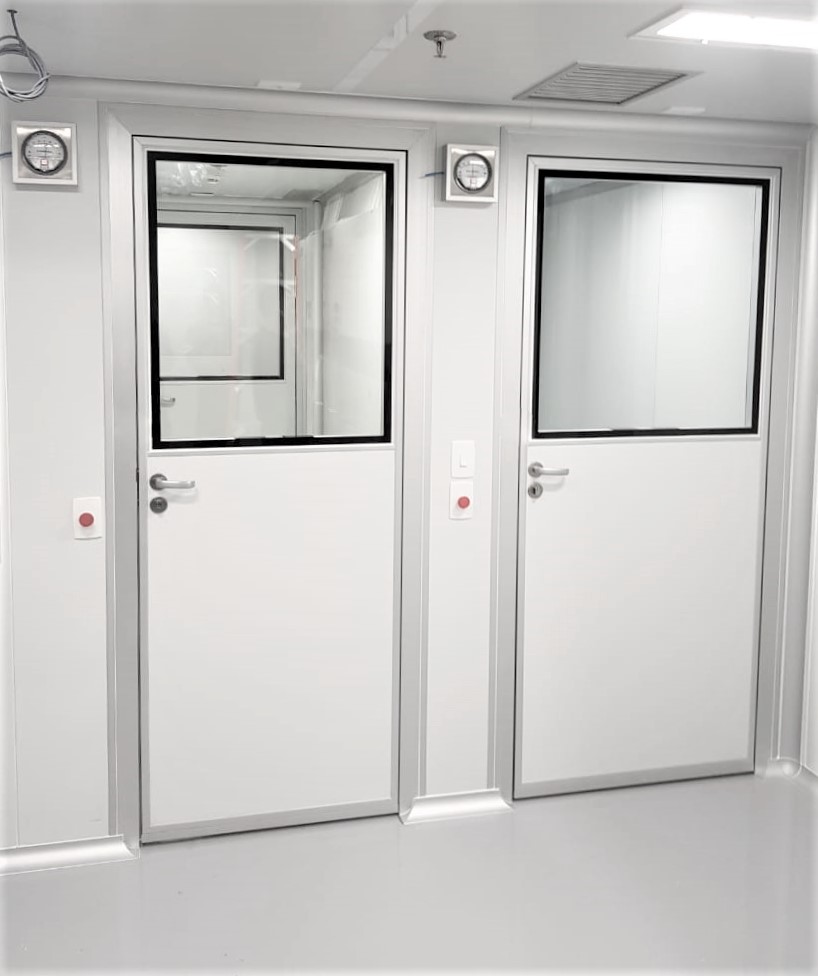

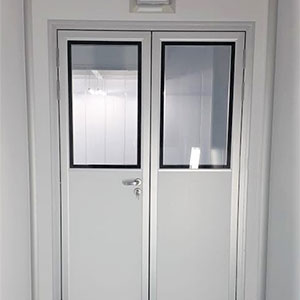

Portas

As portas são desenvolvidas para utilização em ambientes, onde, a assepsia é uma necessidade em tempo integral, a planicidade de sua superfície facilita a higienização, onde, a não liberação de partículas de sua superfície são características fundamentais.

Todas as portas possuem um sistema de regulagem da passagem de ar, para que seja facilitado o serviço do controle de cascata de pressão.

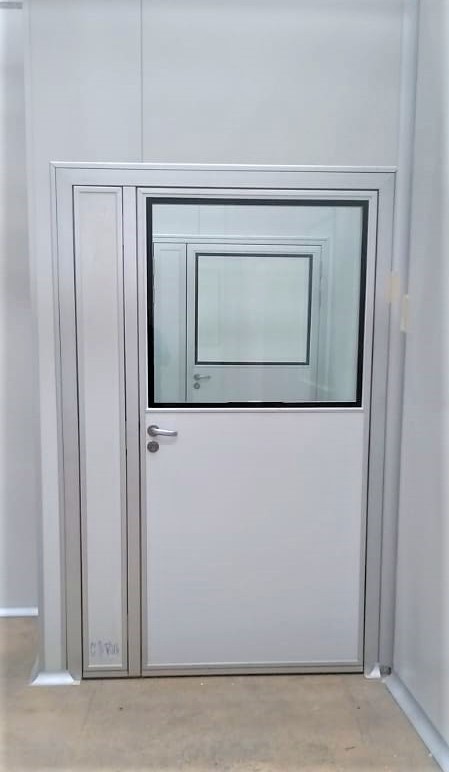

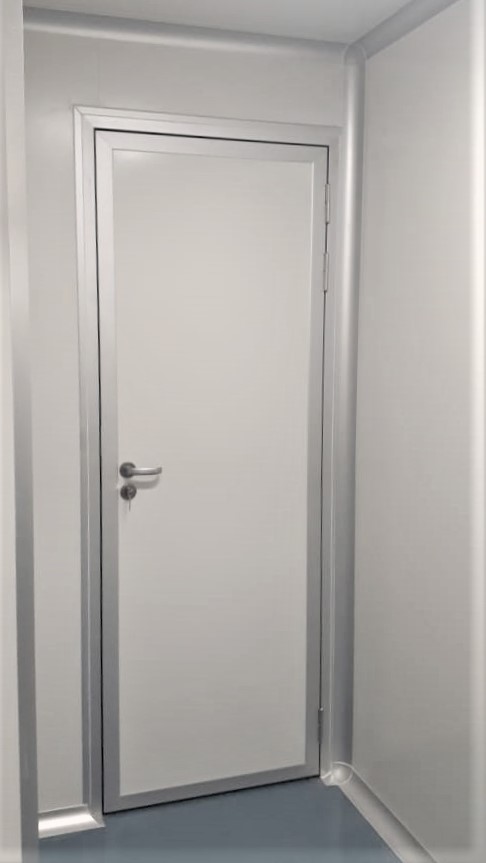

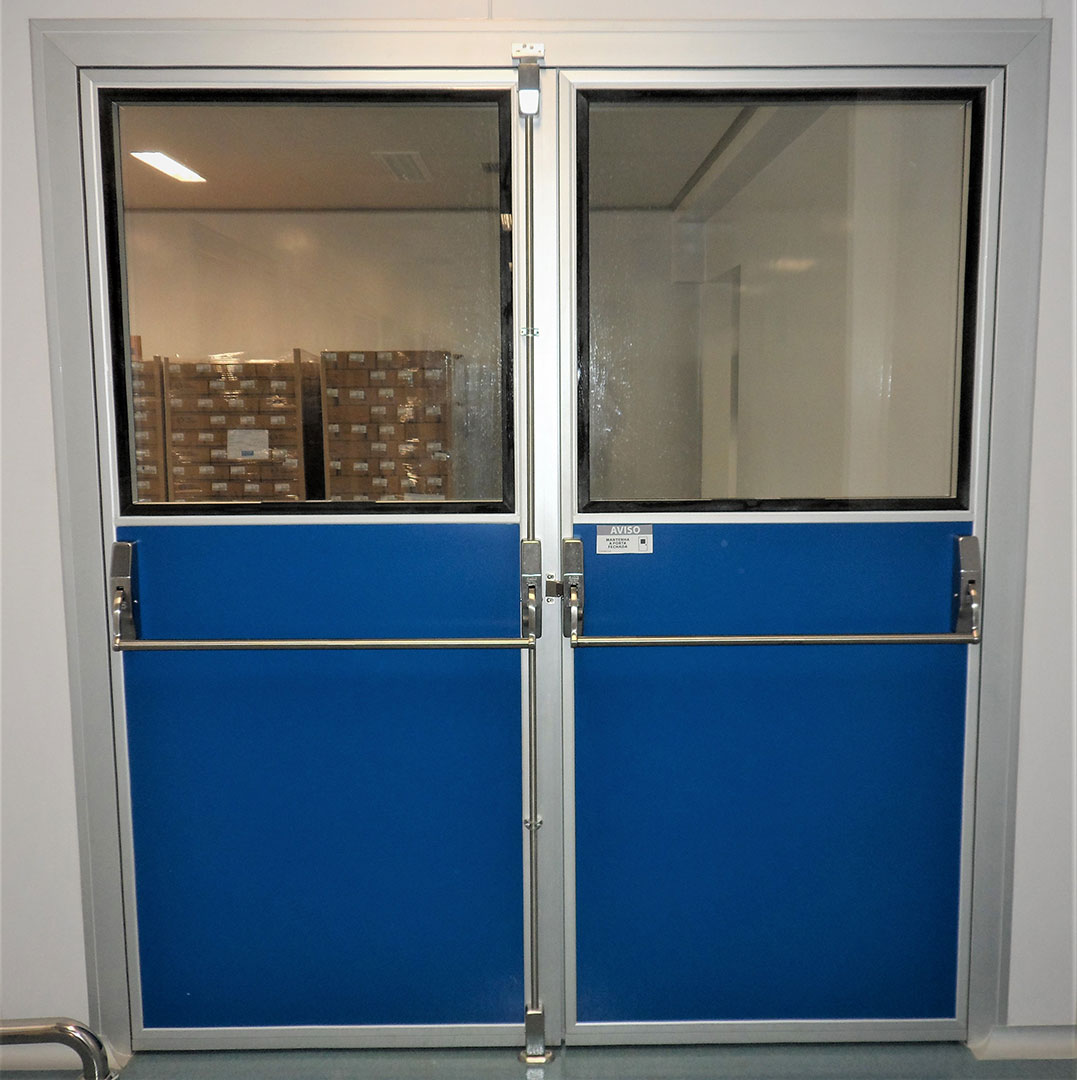

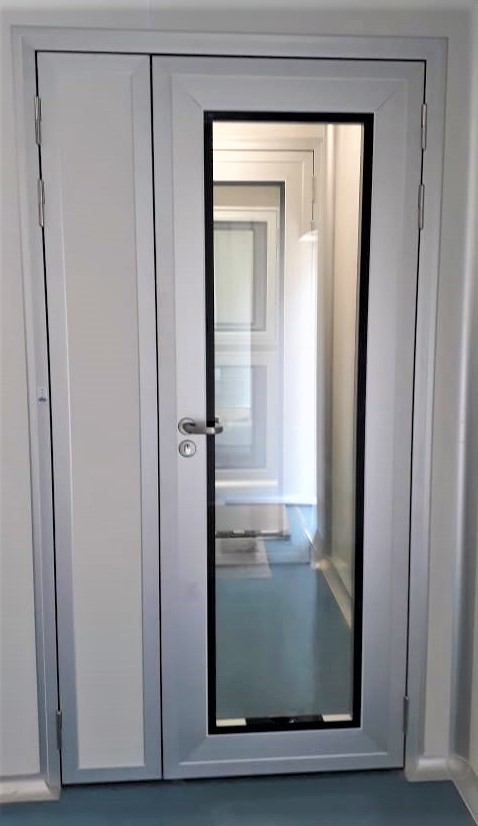

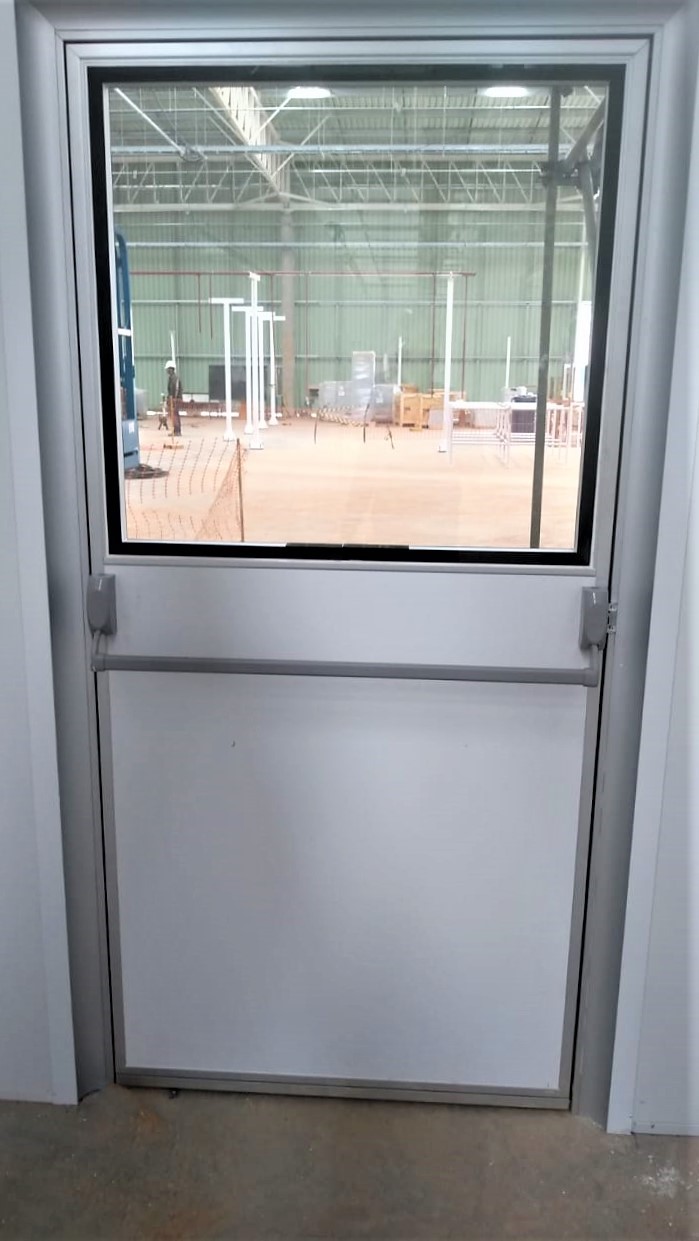

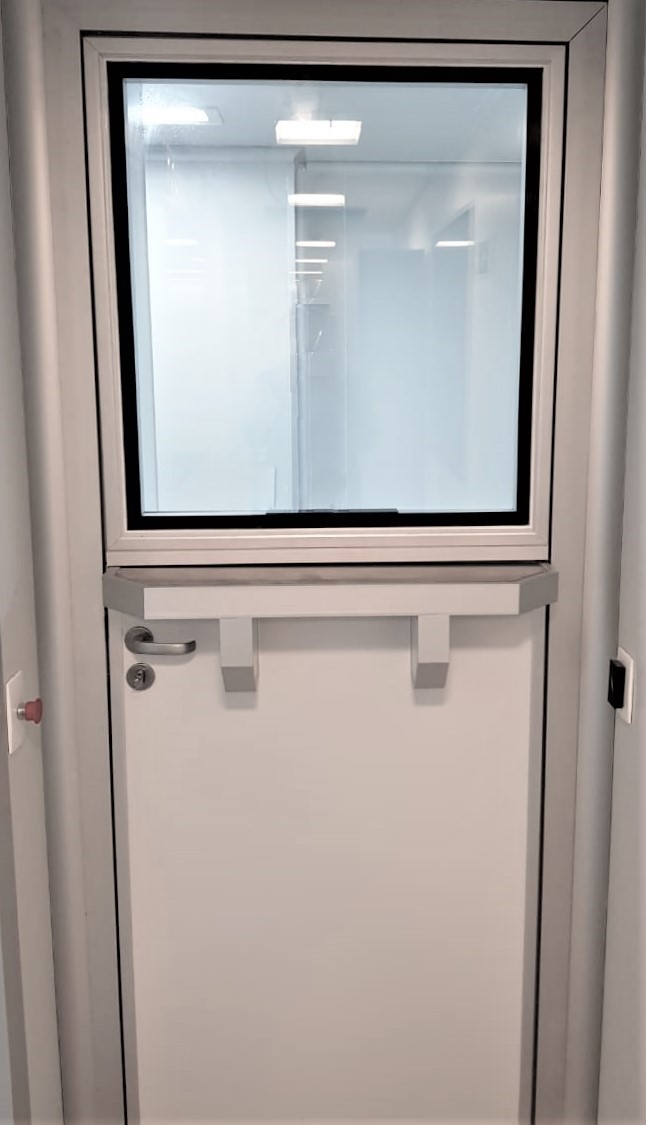

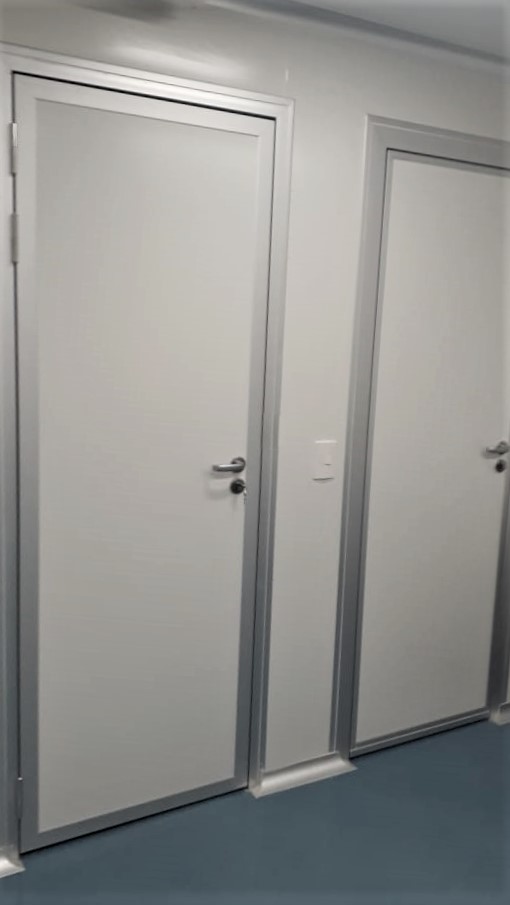

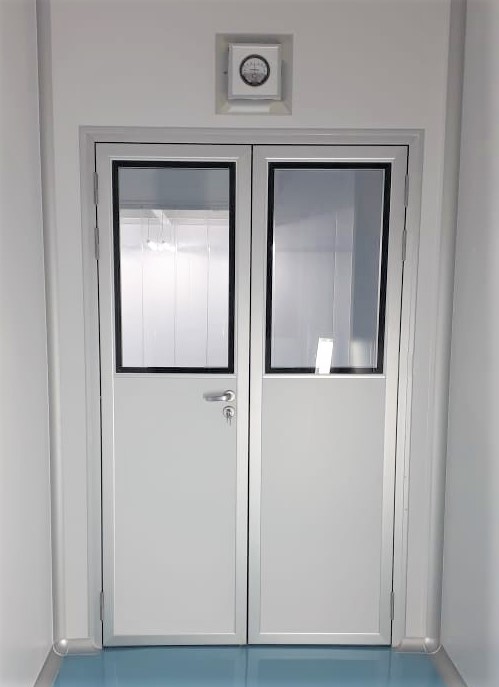

• PORTAS SIMPLES OU DUPLAS – PADRÃO GMP
  Núcleo isolante: Construídos a partir do Painel termoisolantes, com o núcleo escolhido pelo cliente.
  Revestimento: Conformado por ambas as faces com chapa de aço galvanizado pré-pintado na cor Ral 9003, espessura da chapa de 0,5 mm, estruturada externamente com perfil de alumínio anodizado. Com a opção em Aço Inox escovado AISI 304 ou Alumínio.
  Acessórios: Batente: Estrutura em perfil especial em alumínio com encaixe para junta de borrachas de vedação; Dobradiças: 2 elementos fundidos e com 1 pino central para movimento de giro com 3 unidades em aço inox 304 para área classificada; Fechadura: Fechadura com cilindro oval, 2 chaves e maçanetas para área classificada em alumínio anodizado cabo liso.
  Acessórios Opcionais: Molas hidráulicas; Intertravamento e/ou fecho eletrônico; Controle de acesso; Alarme sonoro, visual e/ou remoto; Visor simples ou duplo.

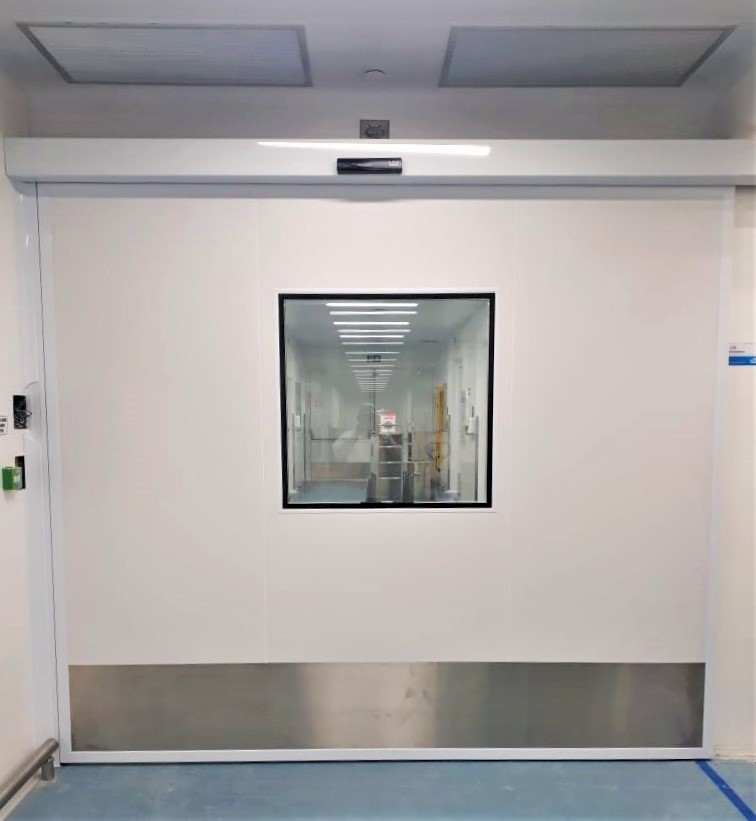

• PORTAS DE CORRER – PADRÃO GMP
  Núcleo isolante: Construídos a partir do Painel termoisolantes, com o núcleo escolhido pelo cliente.
  Revestimento: Conformado por ambas as faces com chapa de aço galvanizado pré-pintado na cor Ral 9003, espessura da chapa de 0,5 mm, estruturada externamente com perfil de alumínio anodizado. Com a opção em Aço Inox escovado AISI 304 ou Alumínio.
  Acessórios: Fechadura: Fechadura com cilindro oval tipo bico de papagaio, 2 chaves e puxador tipo alça alumínio cromo acetinado.
  Acessórios Opcionais: Intertravamento e/ou fecho eletrônico; Controle de acesso; Alarme sonoro, visual e/ou remoto; Visor simples ou duplo; Motorização para a porta.

•

•

•

•

•

•

•

•

•

•

•

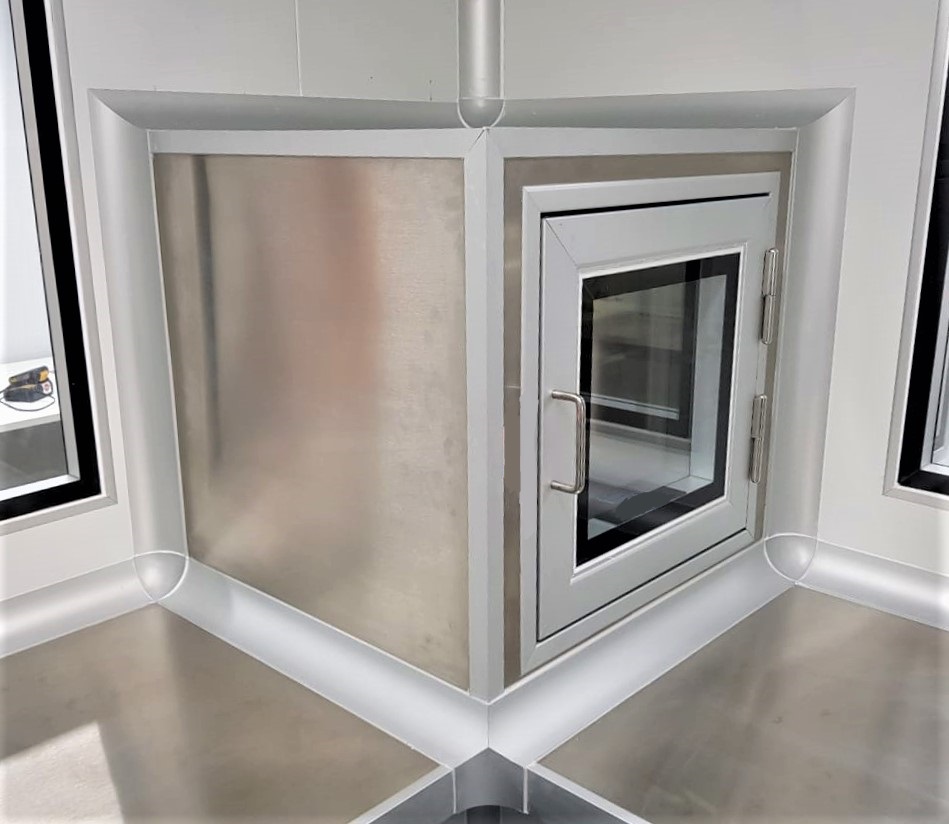

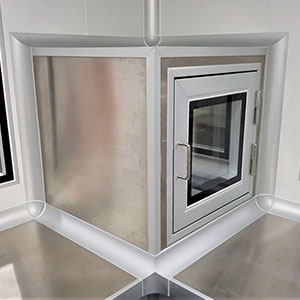

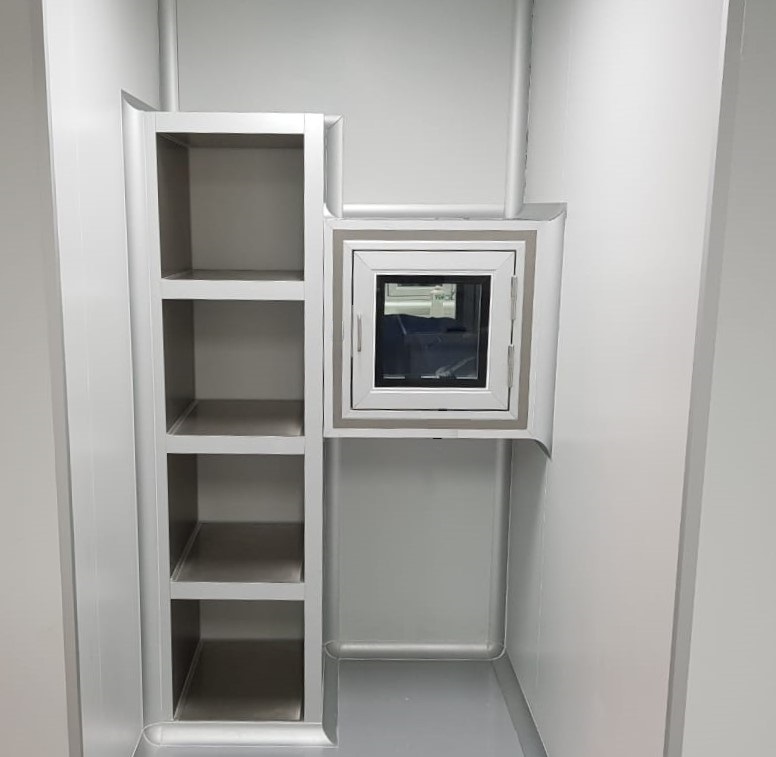

Pass-Through

Os Pass-Through servem para a passagem de produtos e/ou materiais, entre ambientes de diferentes pressões, temperatura, classe de limpeza e/ou umidade relativa. São fabricados para qualquer tipo de parede, após a instalação utilizamos perfis de cantos arredondados para acabamento, arrematando todos os ângulos de 90° existentes. Possuem portas em ambas as faces, dotadas ou não de visor de vidro duplo.

Núcleo isolante: Construídos a partir do Painel termoisolantes, com o núcleo escolhido pelo cliente.

Revestimento: Conformado por ambas as faces com chapa de aço galvanizado pré-pintado na cor Ral 9003, espessura da chapa de 0,5 mm, estruturada externamente com perfil de alumínio anodizado. Com a opção em Aço Inox escovado AISI 304 ou Alumínio.

Acessórios: Puxador tipo alça, inox Náutico.

Acessórios Opcionais: Intertravamento elétrico entre as portas; Alarme sonoro e/ou visual com sinalização; Iluminação interna com acionamento manual ou automático com lâmpada convencional ou bactericida; Unidade de ventilação independente para pressurização e/ou fluxo laminar (pass through ativo); Insuflamento e retorno de ar; Fechaduras e maçanetas com chave.

•

•

•

•

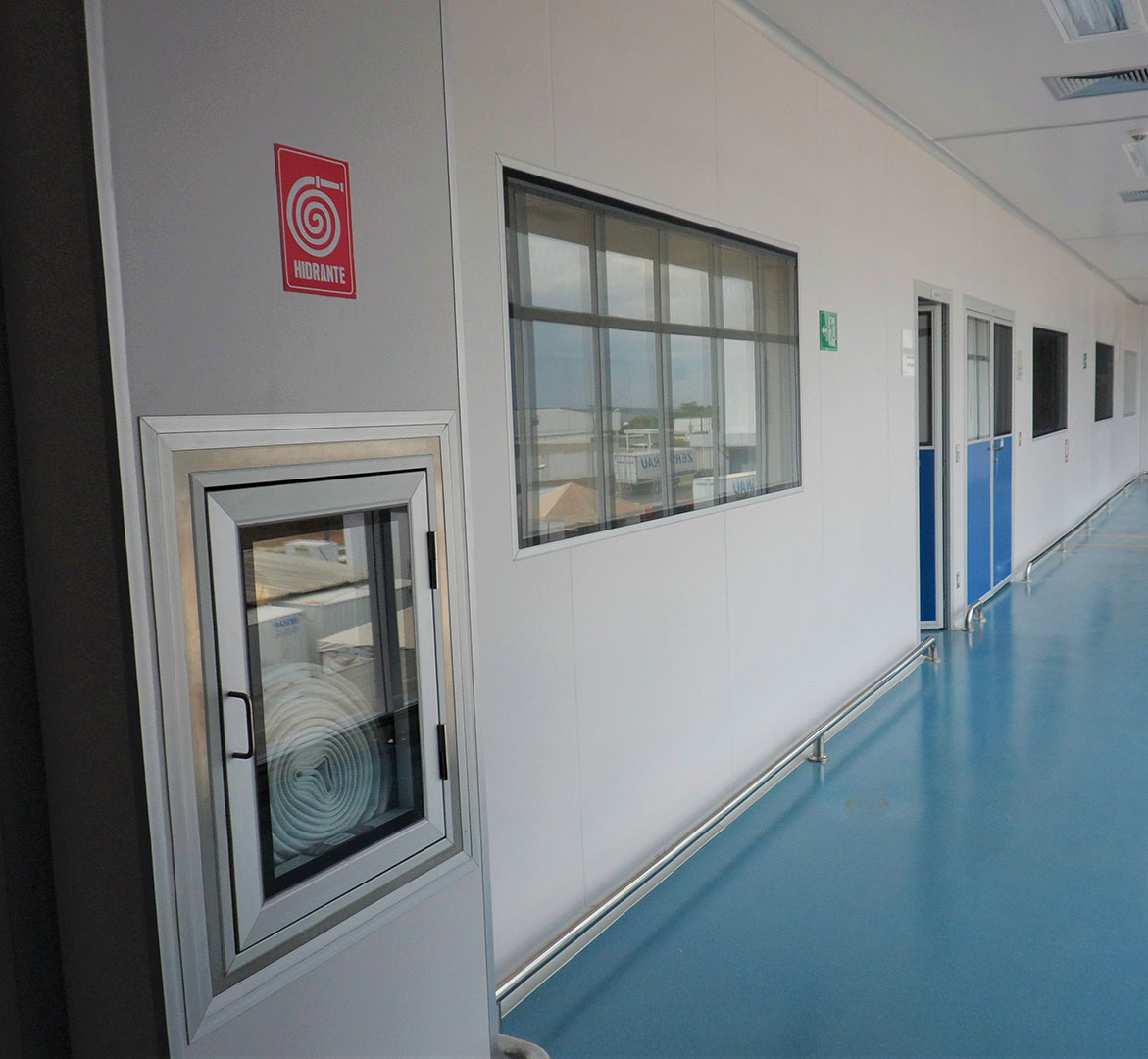

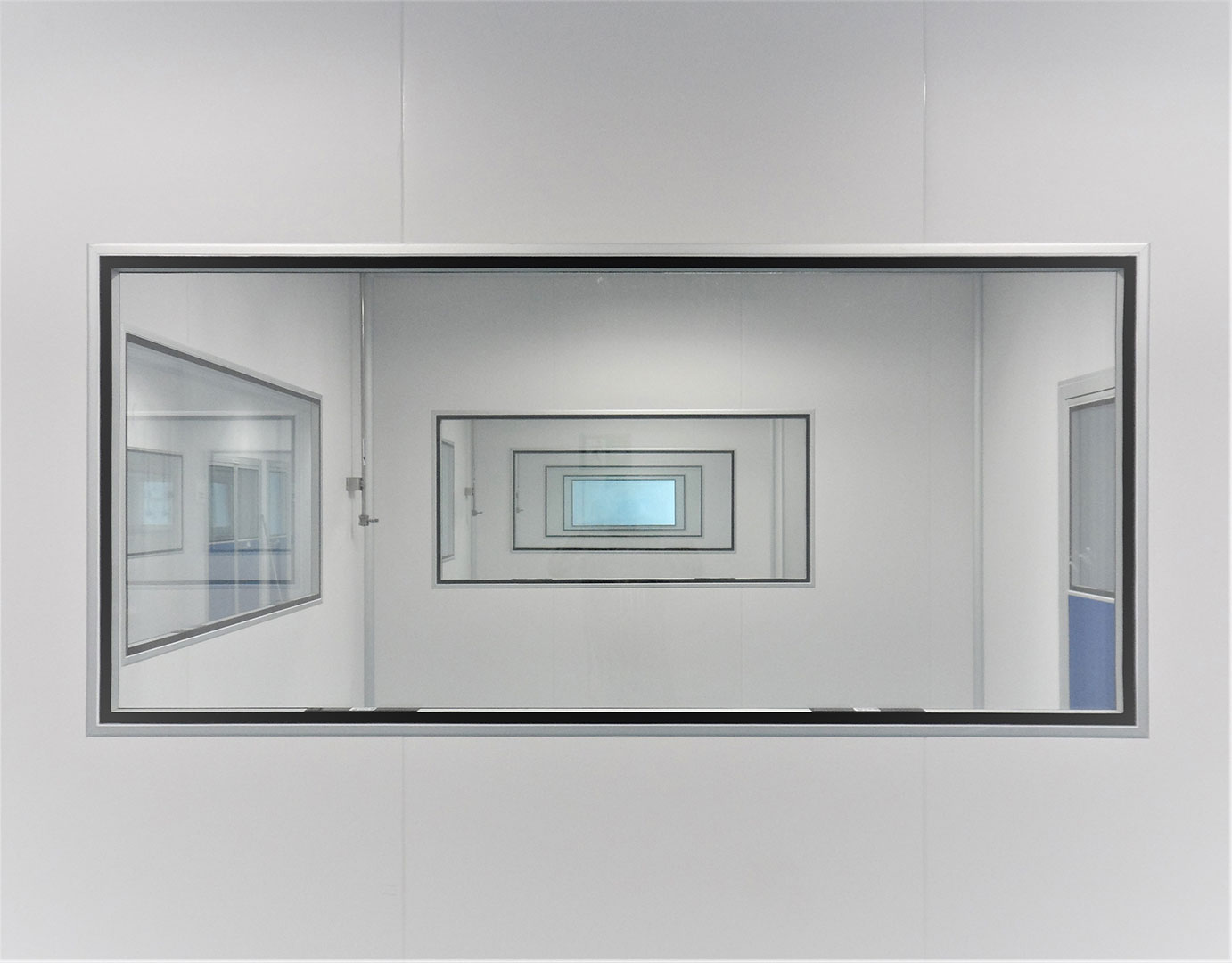

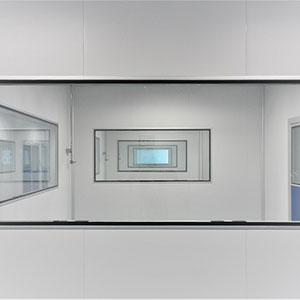

Visores

• Os visores são confeccionados com esquadrias metálicas especiais, para a instalação nos painéis termo isolantes de divisórias, portas e pass-throughs. São fabricados com vidro temperado ou laminado de folha simples ou dupla, com a espessura de acordo com a necessidade do cliente e dimensão conforme projeto, pode também ser fornecido em policarbonato. O ar entre os vidros, é removido através do compartimento existente a base de sílica, evitando a condensação de umidade em seu interior e impedindo, ou retardando a condensação de umidade sobre superfícies externas.

•

•

•

•

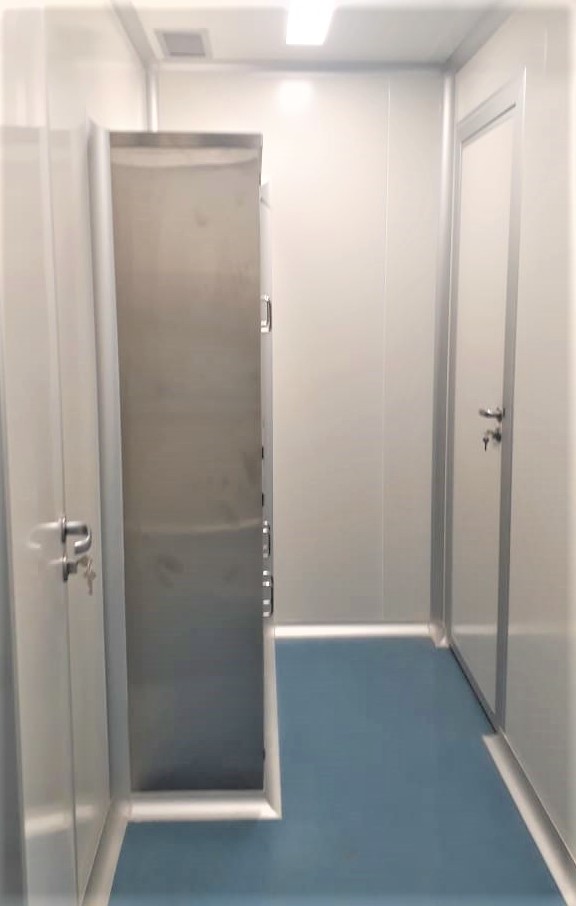

Acessórios

• INTERTRAVAMENTO DE PORTAS:
  Descrição do sistema: Quanto ao intertravamento elétrico, pode-se considerar o conjunto de 2 ou mais portas para o intertravamento e a lógica de trabalho é: O sistema de intertravamento normalmente aberto (sem botão de acionamento) tem a função de não permitir a abertura de duas portas simultaneamente. Este sistema será acionado a partir da abertura de uma delas, onde automaticamente travará e acenderá o sinalizador da outra porta. O sistema é composto de fechadura eletromagnética (eletroímã e barra de atraque), sensor magnético, central de intertravamento, sinalização (verde e vermelha) em cada porta e fonte de alimentação. Este sistema é todo embutido dentro dos perfis das portas, ficando totalmente isento de saliências que permitam o acúmulo de partículas.
• MEDIDOR DIFERENCIAL DE PRESSÃO:
  São equipamentos necessários para medir a diferença de pressão entre salas ou ambientes classificados. A montagem pode ser feita utilizando um painel para embutir o equipamento e fixar o mesmo à divisória existente.

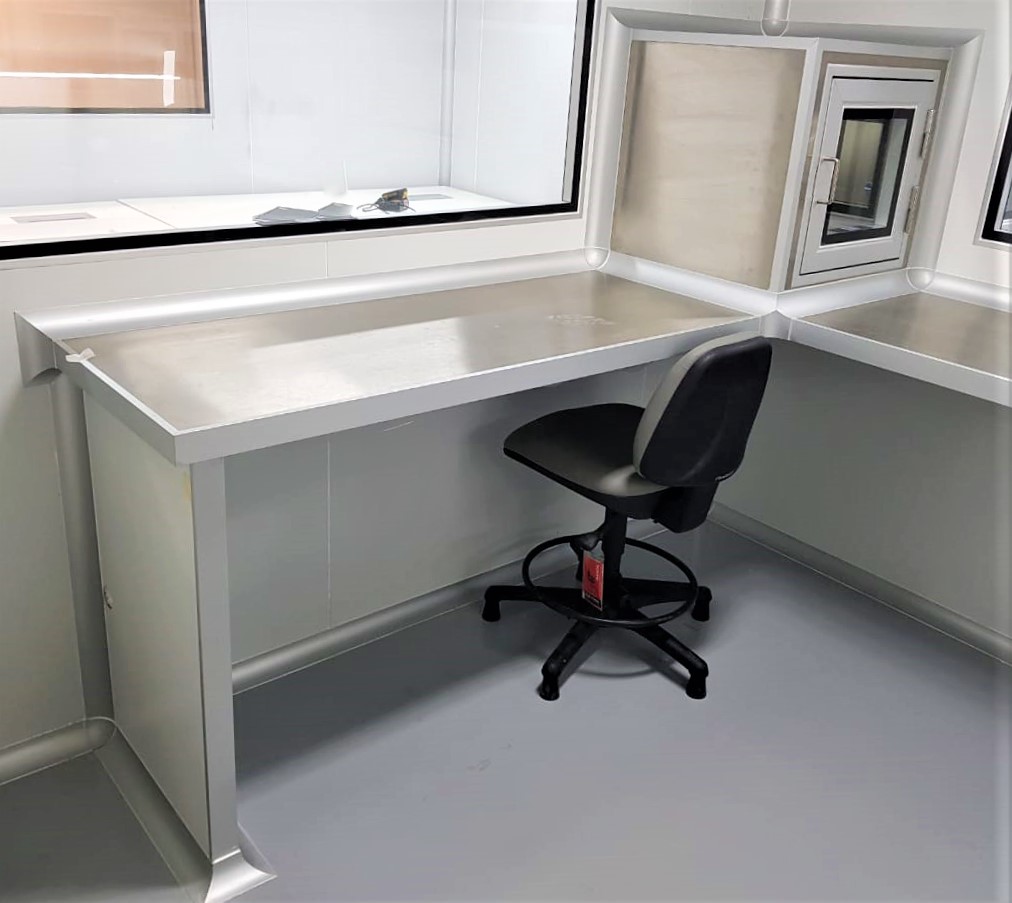

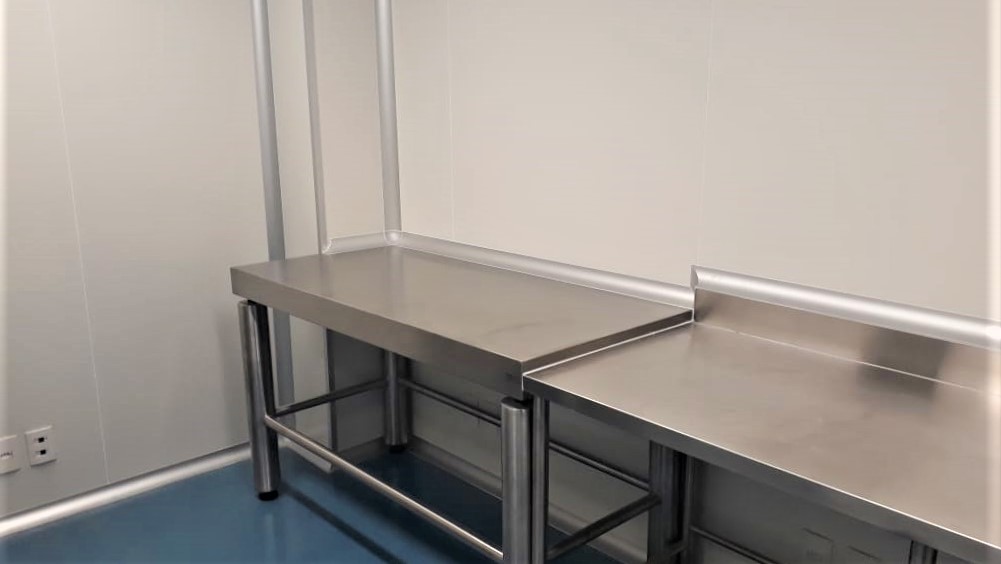

• BANCADAS, PIAS E ARMÁRIOS EM AÇO INOX:
  São confeccionadas em aço inox, de acordo com as características e necessidades do cliente.
• PROTETOR TUBULAR EM AÇO INOX:
  São utilizados para proteção das divisórias contra batidas de equipamentos.
• NICHOS:
  São confeccionados para guarda de equipamentos como: hidrantes, mangueiras, extintores, acessórios, etc.

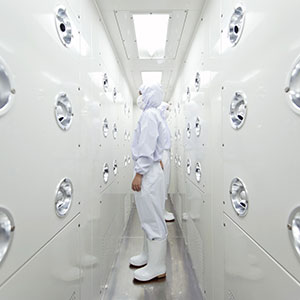

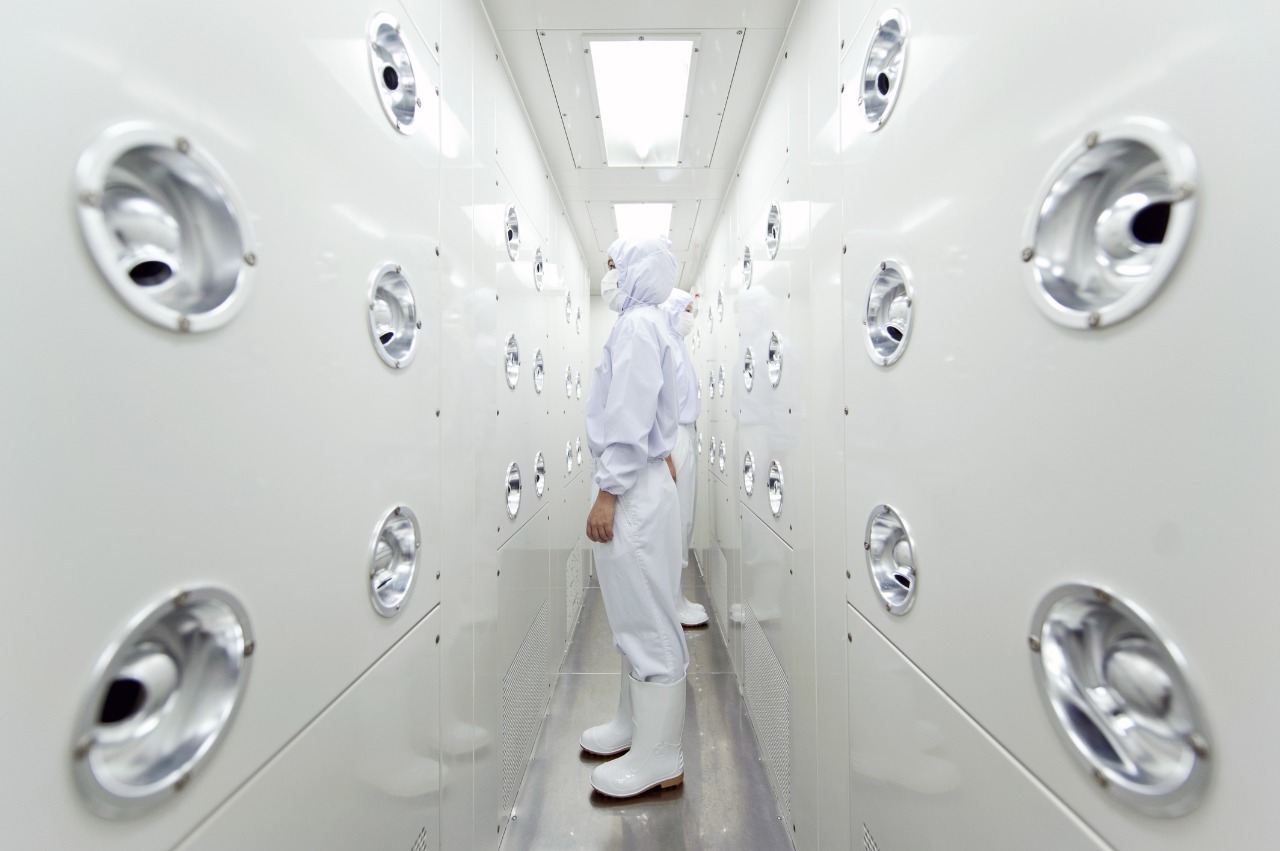

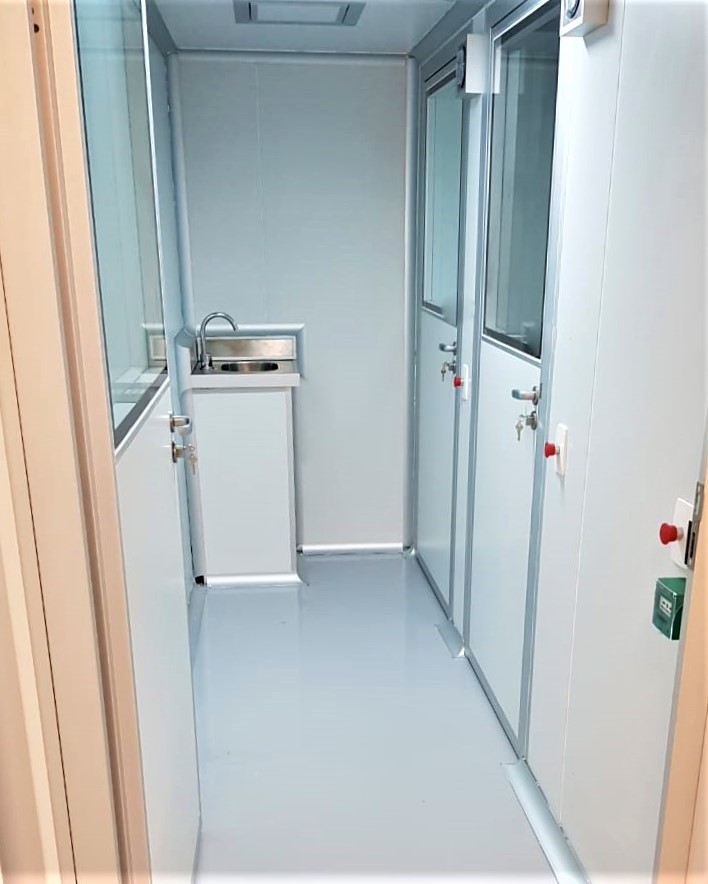

• VESTIÁRIOS:
  Lavatórios, sistemas de armazenamento de roupas, stepovers, espelhos, esteiras pegajosas, travas, distribuidores, chuveiros de ar, etc.

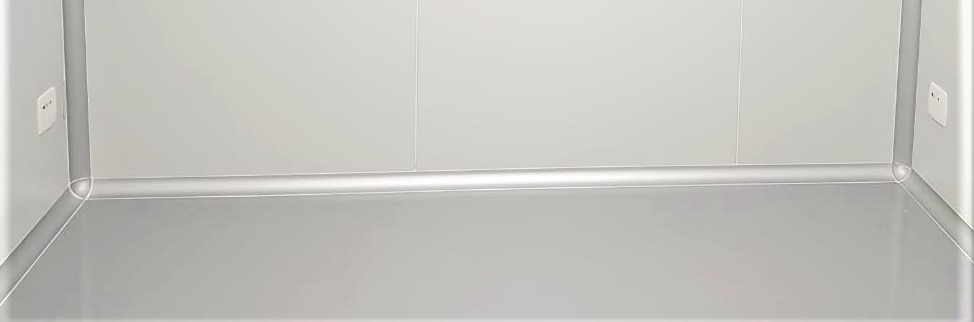

• CANTO ARREDONDADO – PADRÃO GMP:
  Material: Perfil especial em alumínio anodizado, raio 50mm.
  Esquadro: Tipo concha em alumínio anodizado.
  Vedação: Silicone acético branco.

•

•

•

•

•

•

•

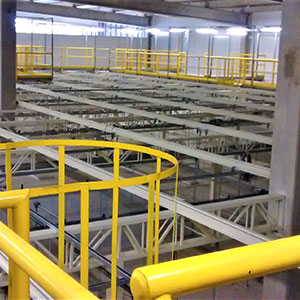

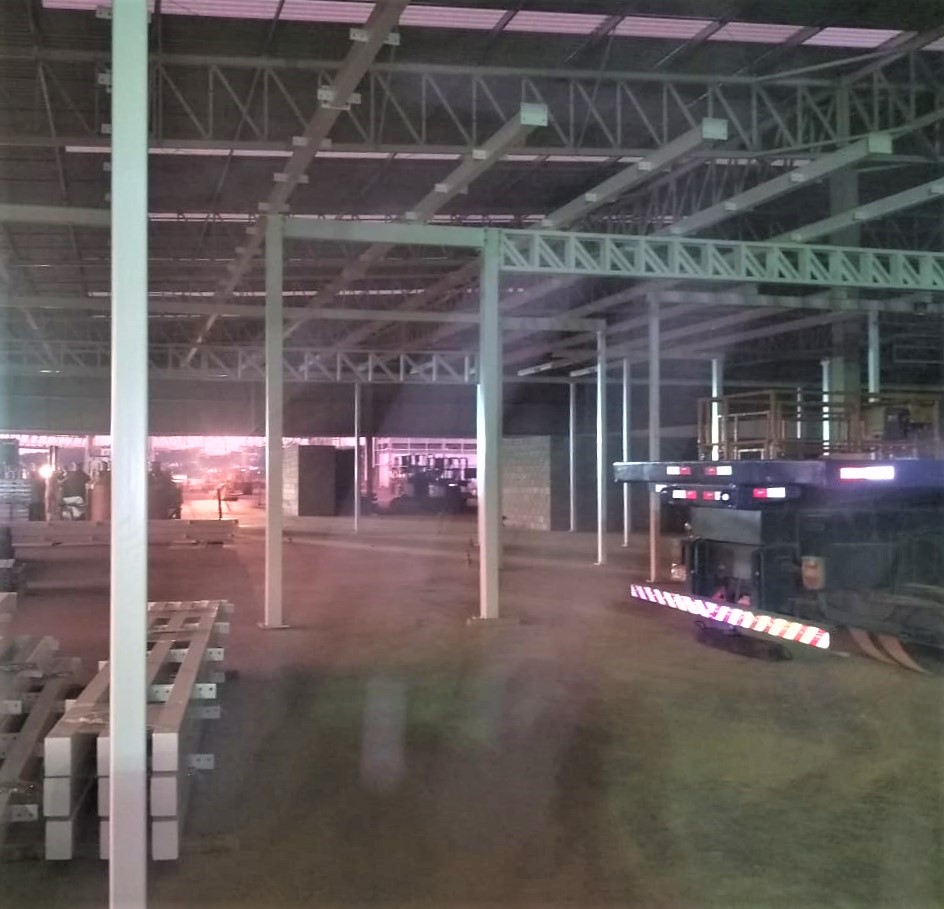

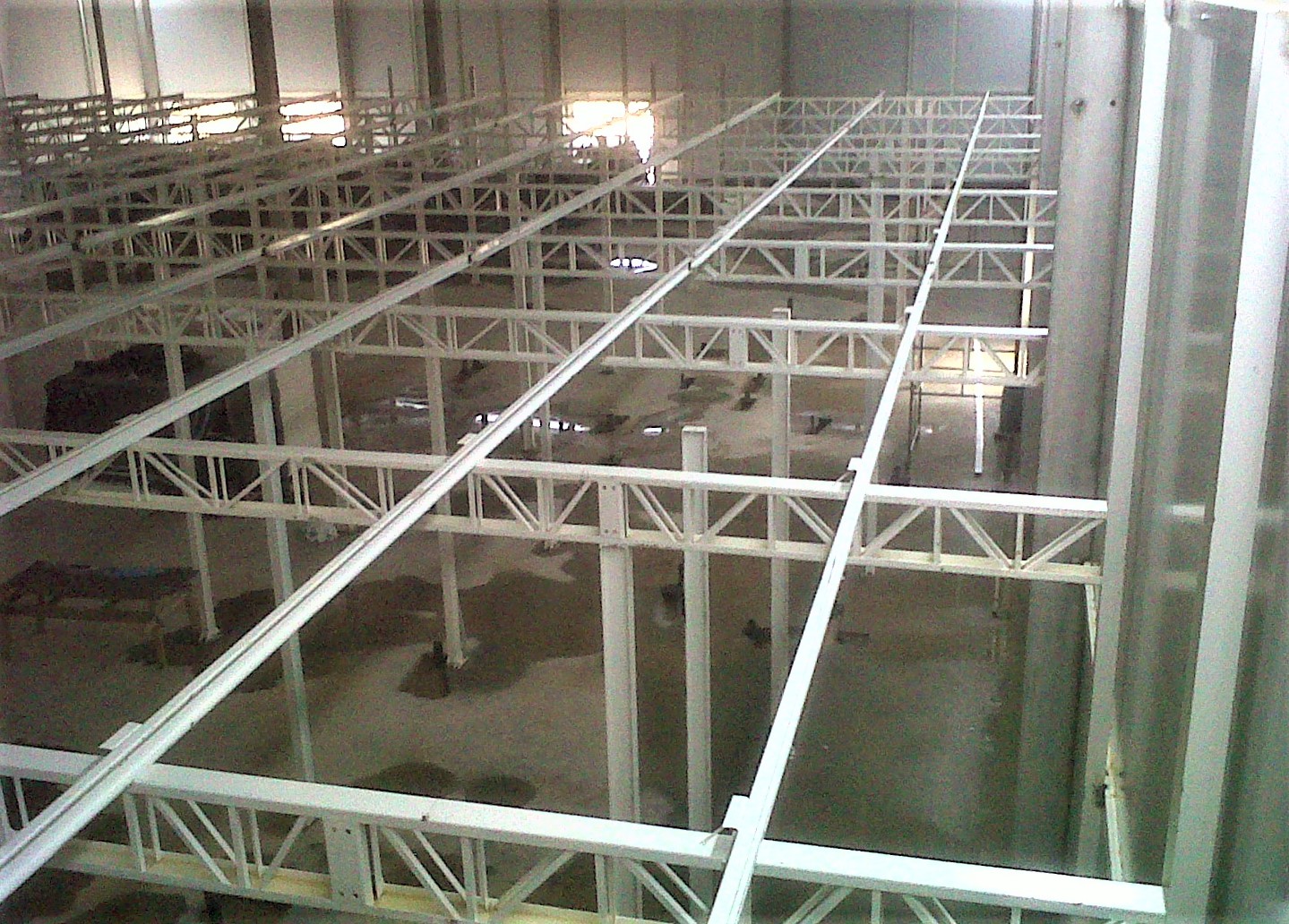

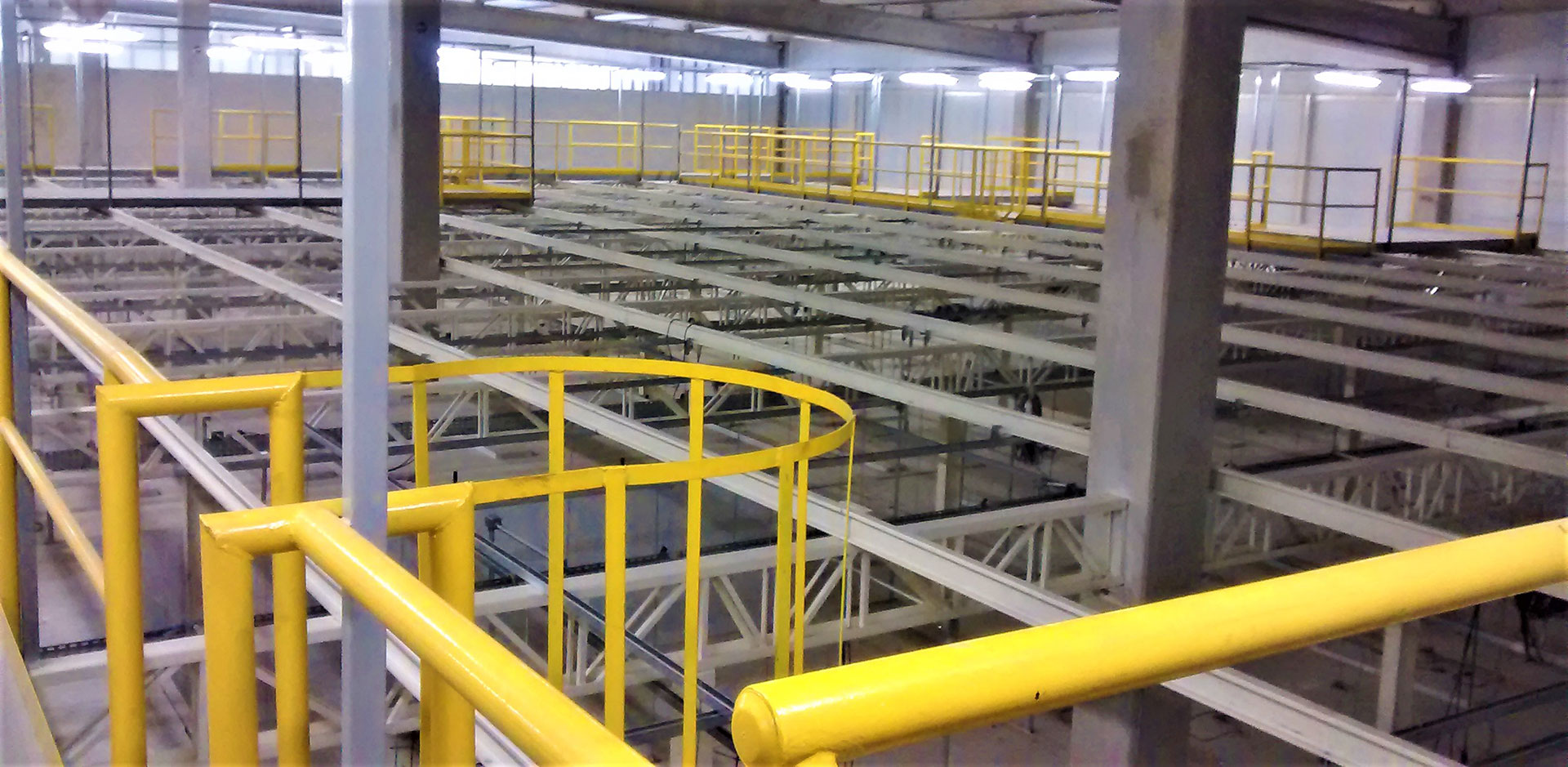

Estruturas Metálicas

Quando necessário, projetamos um sistema de estrutura metálica para auxiliar no suporte do forro, rede de dutos, rede elétrica, serviços canalizados, passarelas, etc. A estrutura é personalizada de acordo com a necessidade do cliente, sendo realizado todos os cálculos necessários para a construção.

• Estrutura metálica:
  Geralmente fabricada em perfil tubular de aço galvanizado, para ancoragem de divisórias, sustentação de forro, sustentação da rede de dutos e componentes de utilidades, guarda corpo construído em aço inox AISI 304, escada marinheiro de acesso em aço inox AISI 304 com acabamento polido.
• Projeto executivo:
  Elaboração incluindo todo o detalhamento necessário para a fabricação e montagem, fornecimento de todos os materiais necessários, os quais serão novos e dentro das especificações de projeto e das normas de cada cliente.

•

•

•

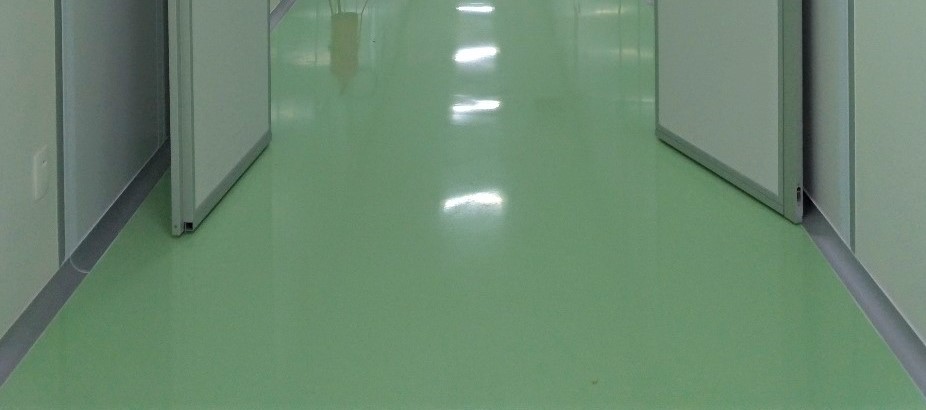

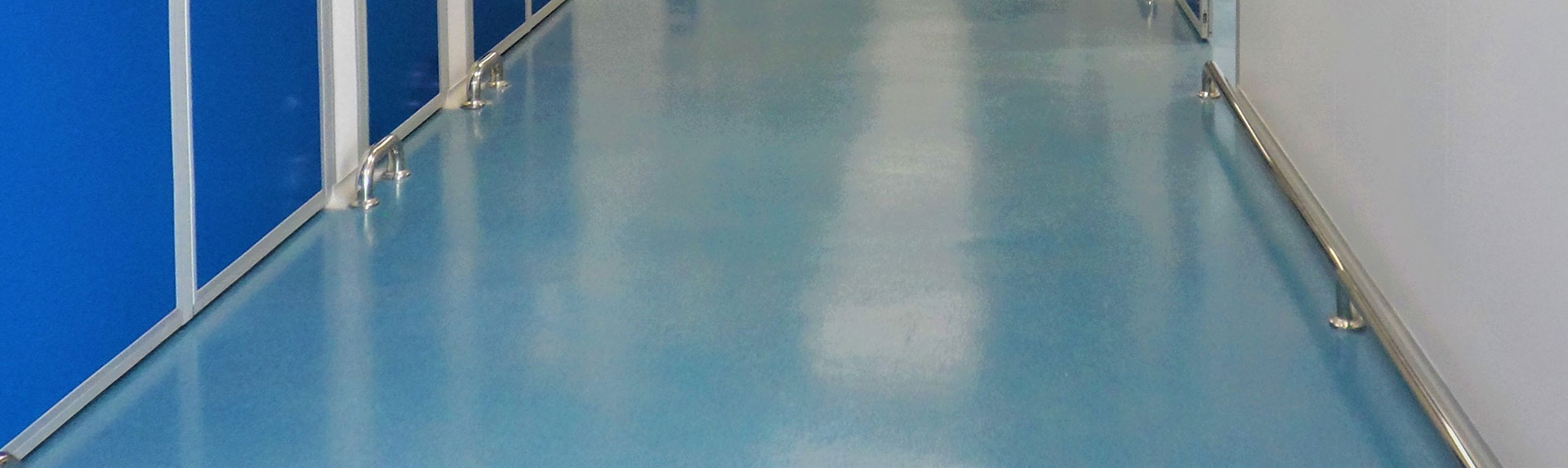

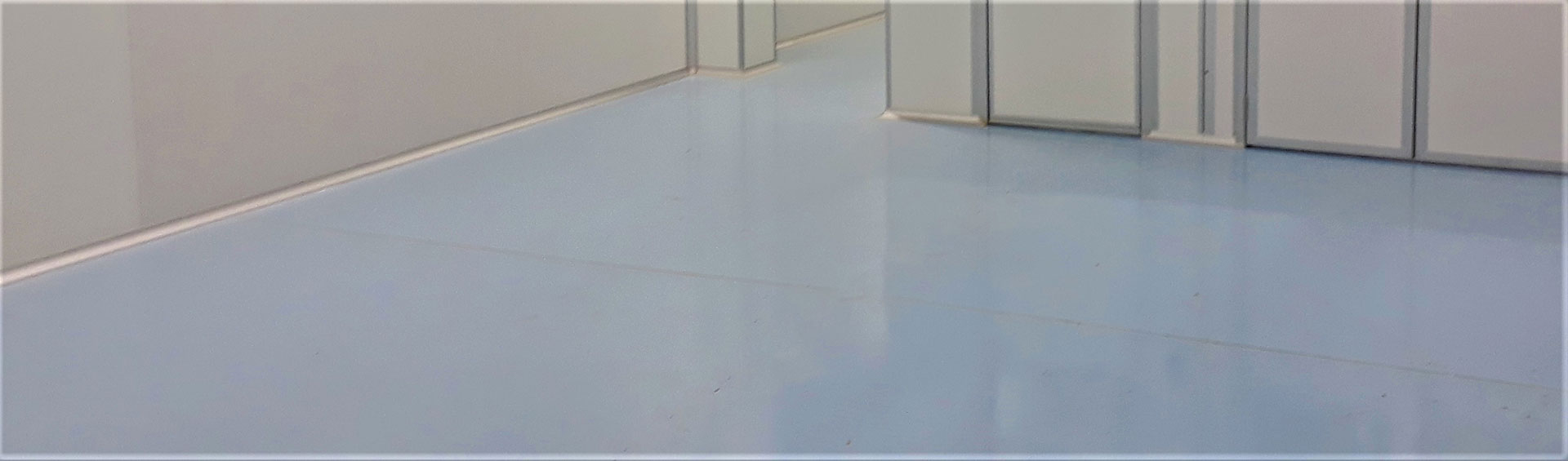

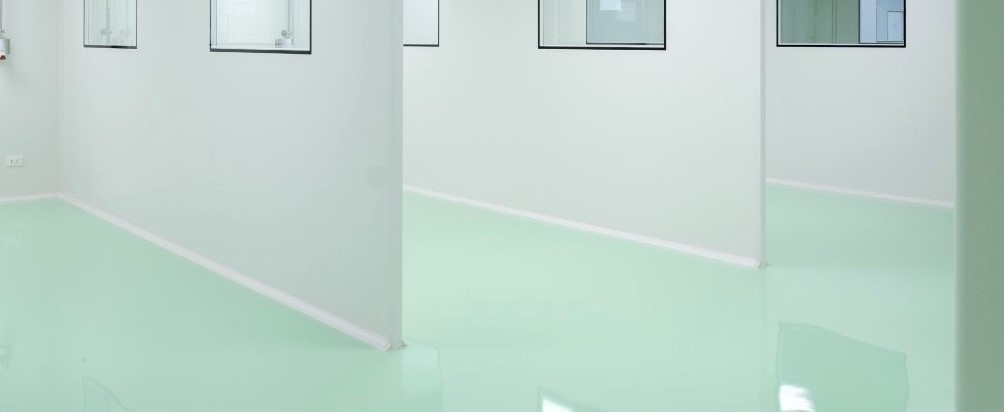

Pisos

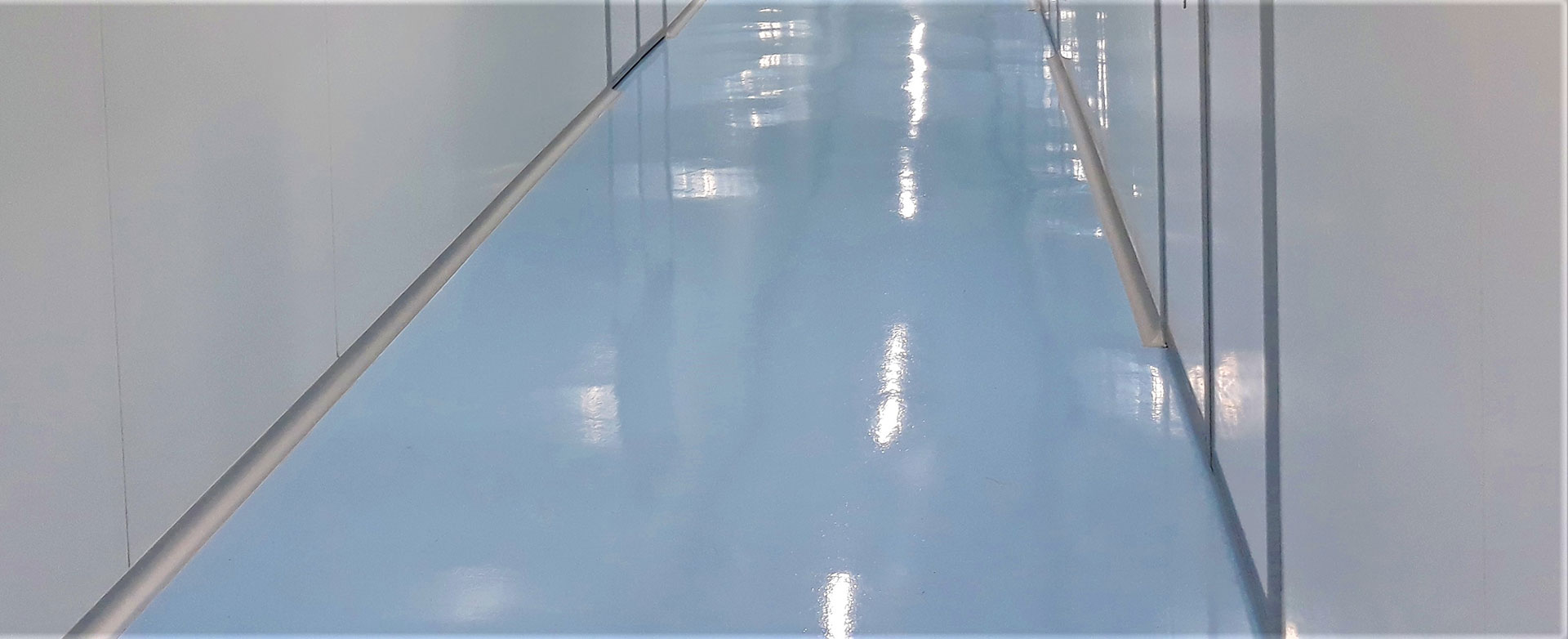

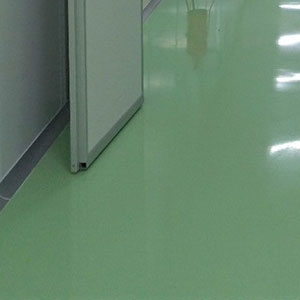

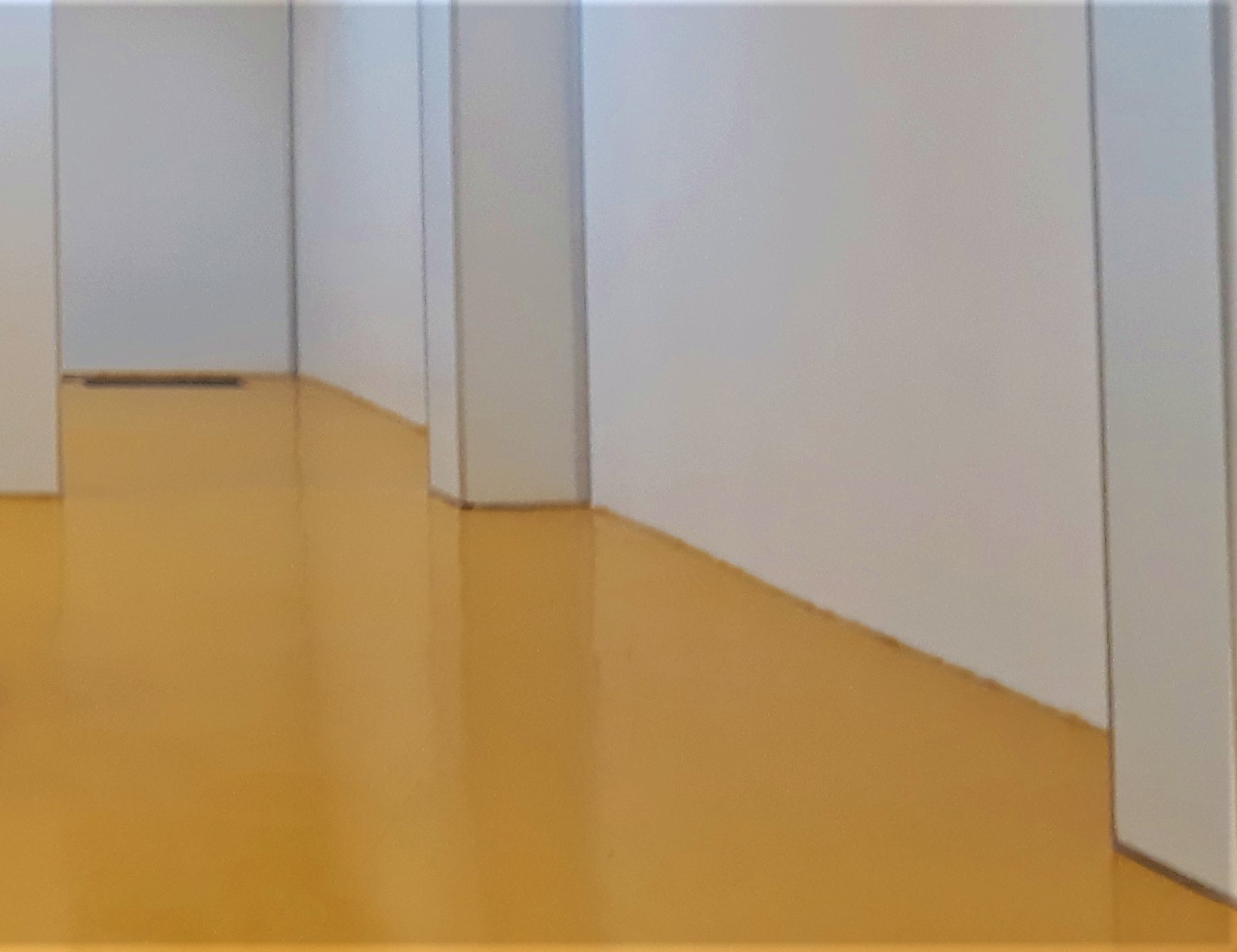

De acordo com a necessidade e tipo de obra de casa cliente, será aplicado o piso específico, podendo ser: Manta vinílica, Betonilha epóxi, Pintura epóxi, Cerâmica, Acesso elevado, Acesso elevado perfurado, etc. Todos anti-fungos / anti-bactérias / anti-estático / anti-deslizante / resistentes a produtos químicos.

•

•

•

•

•

•

•

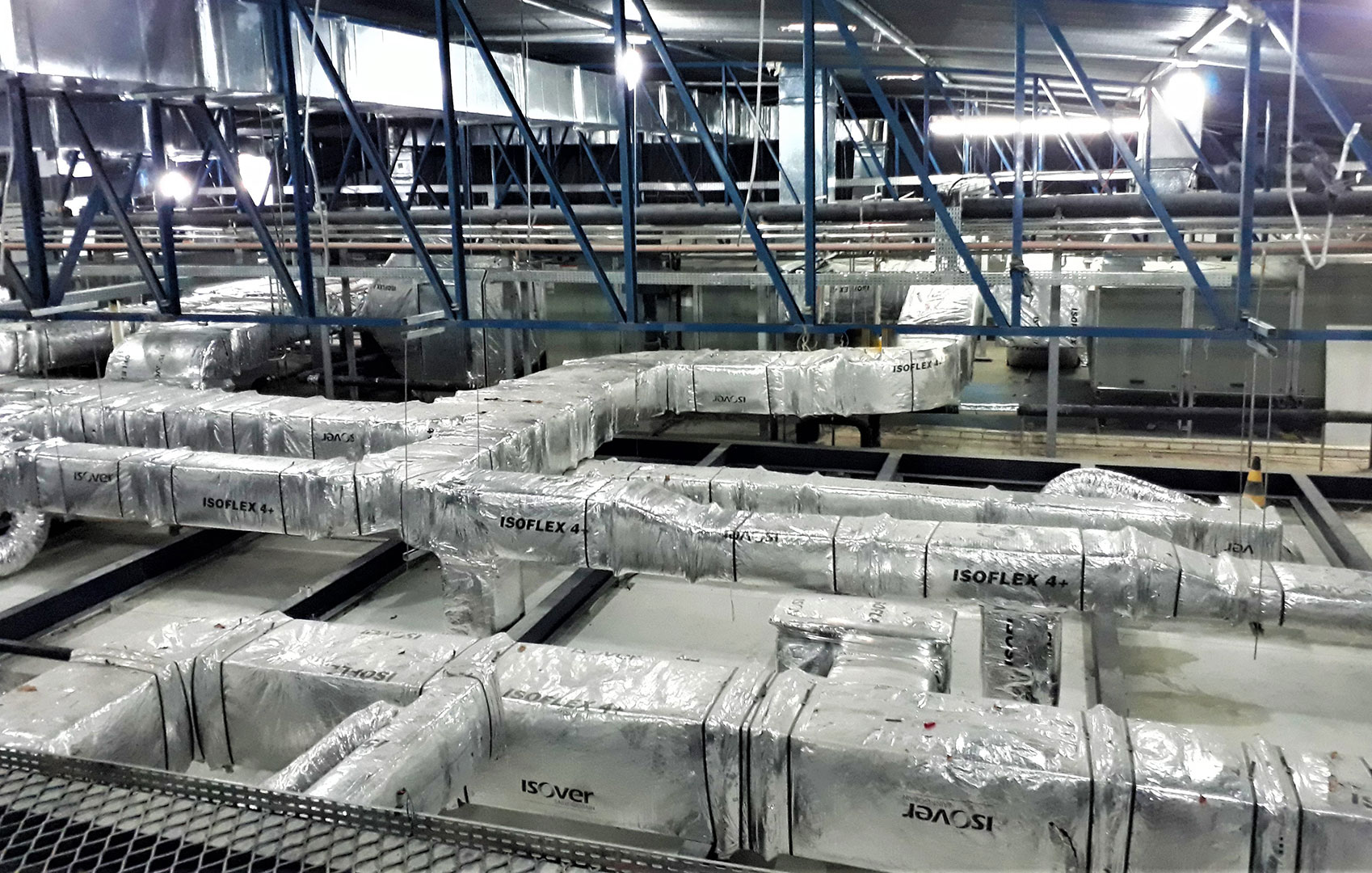

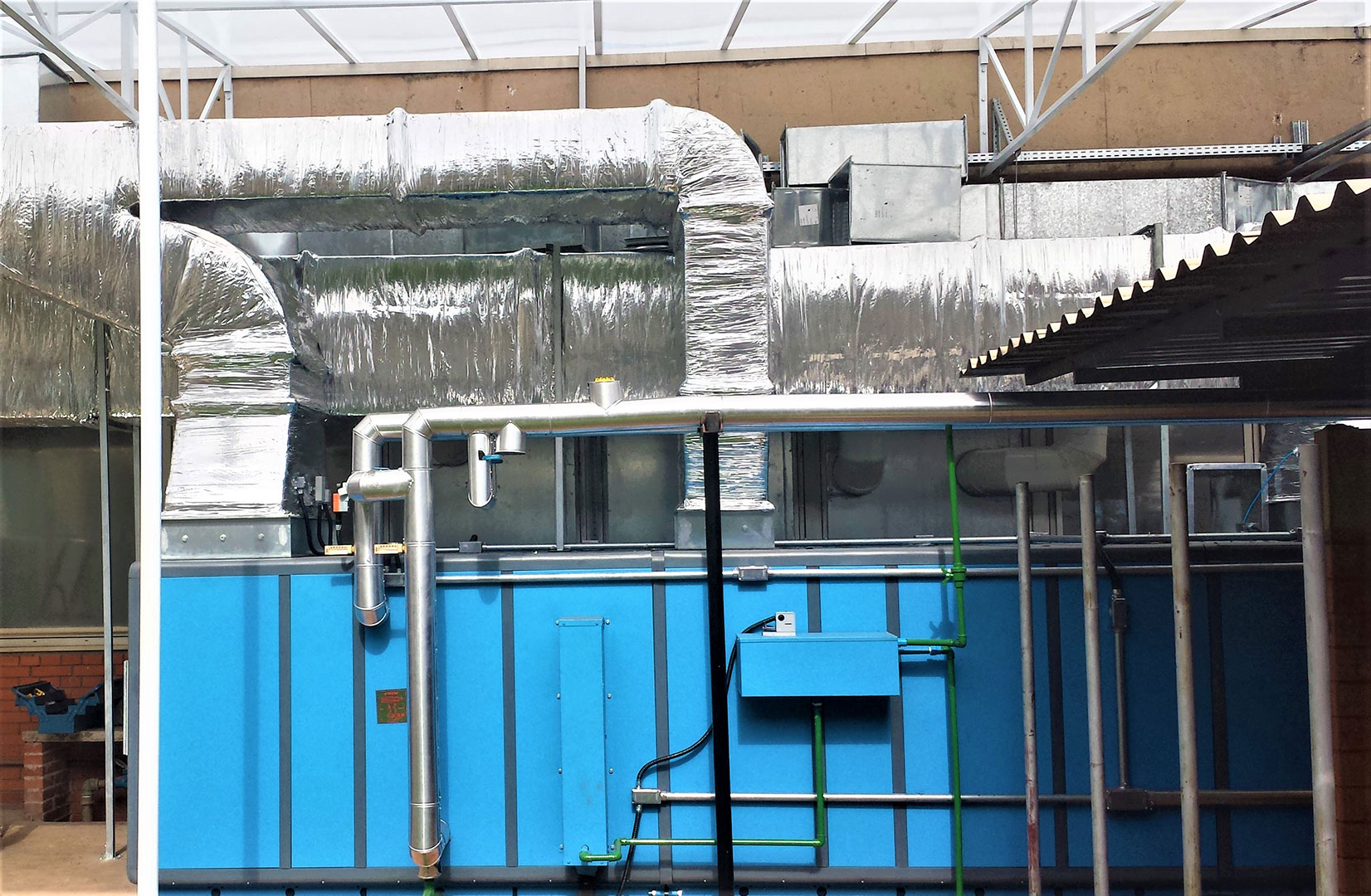

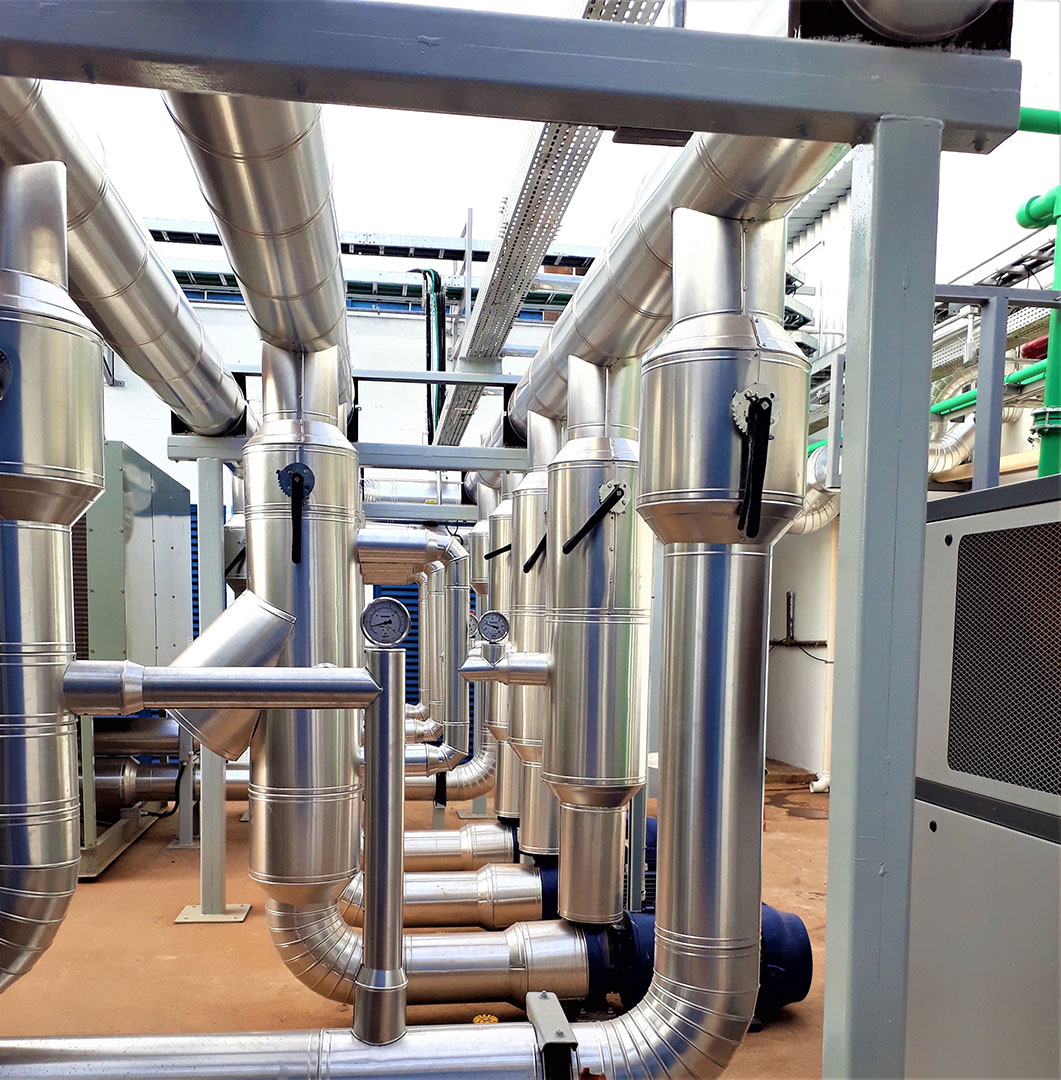

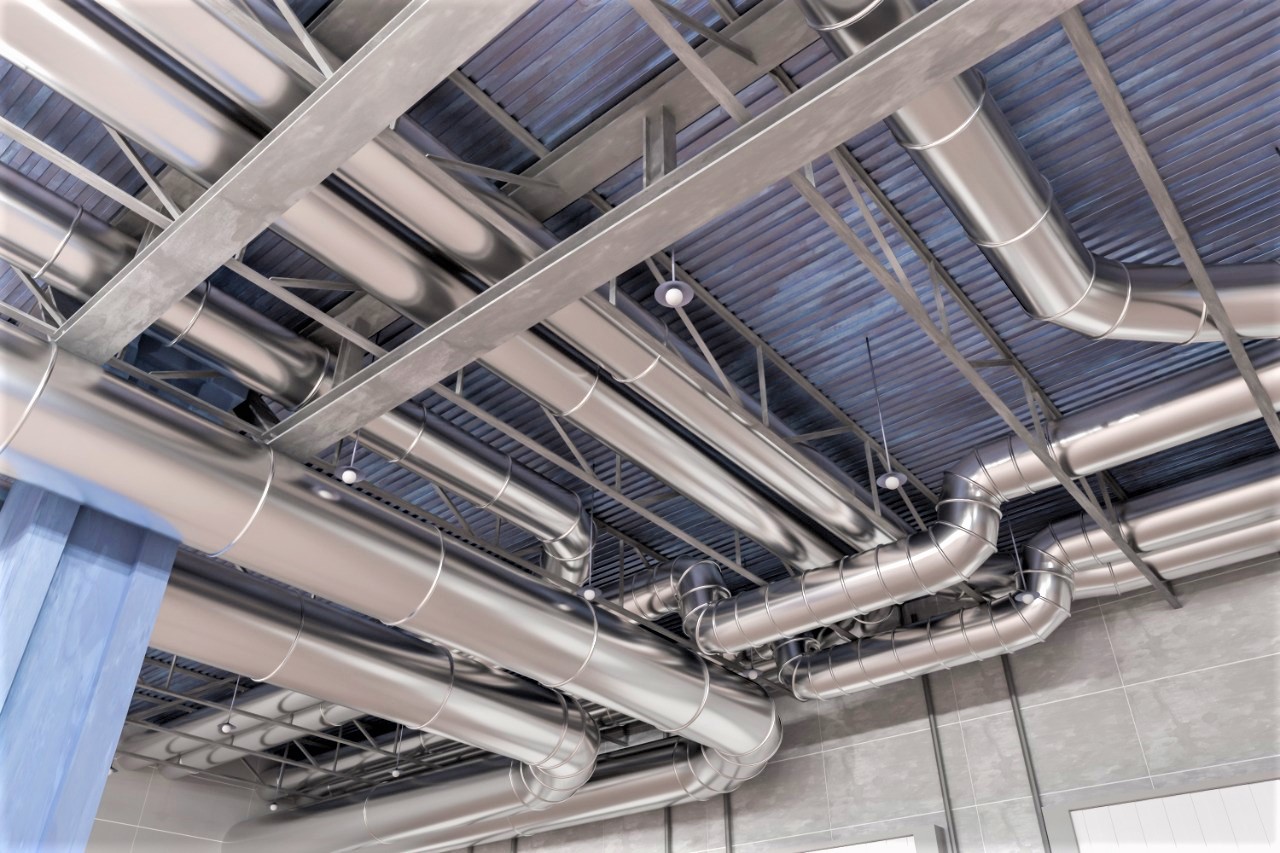

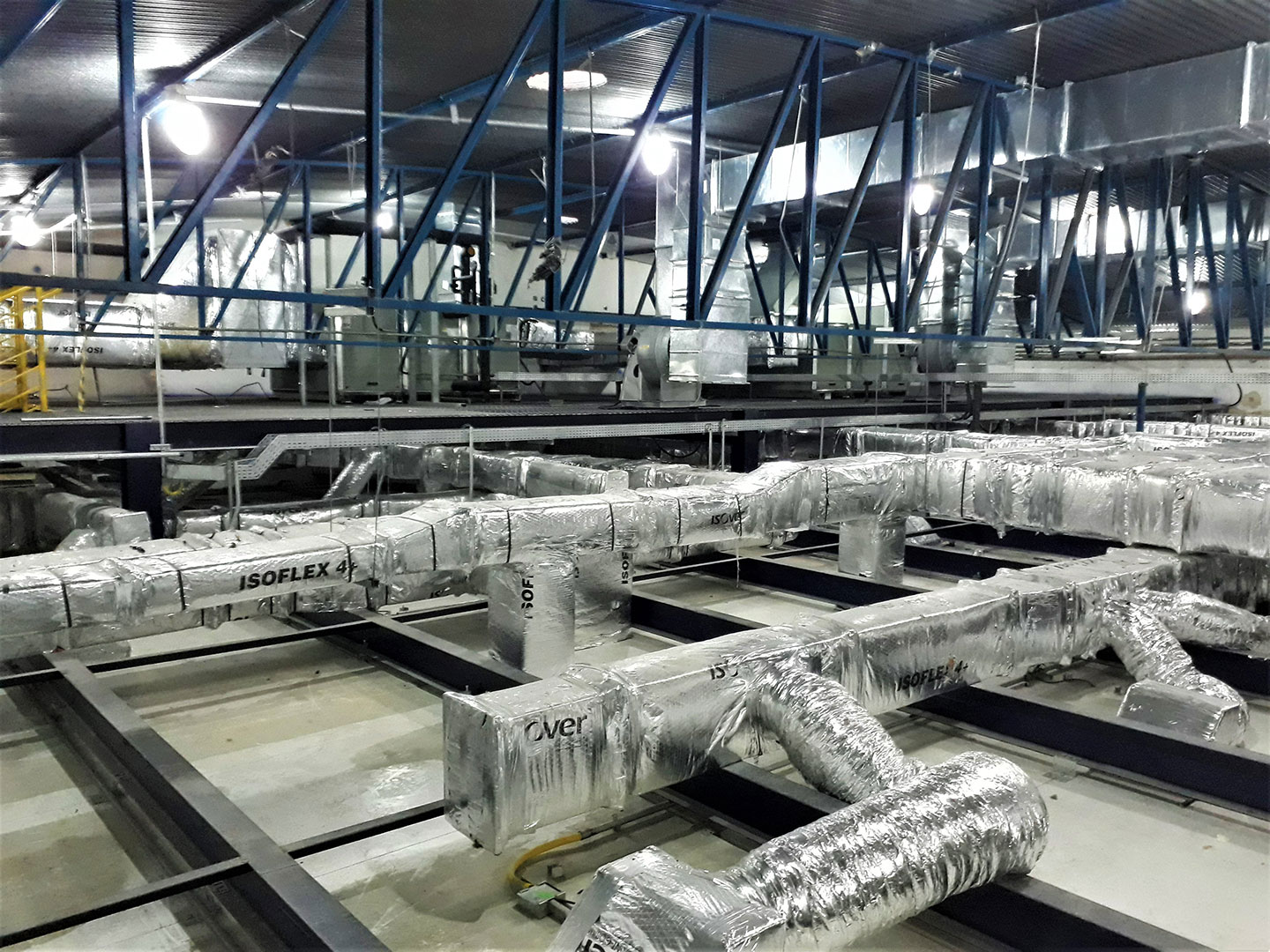

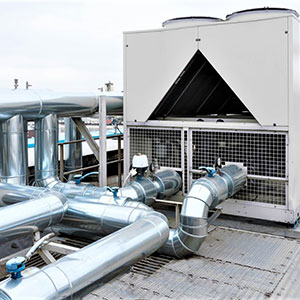

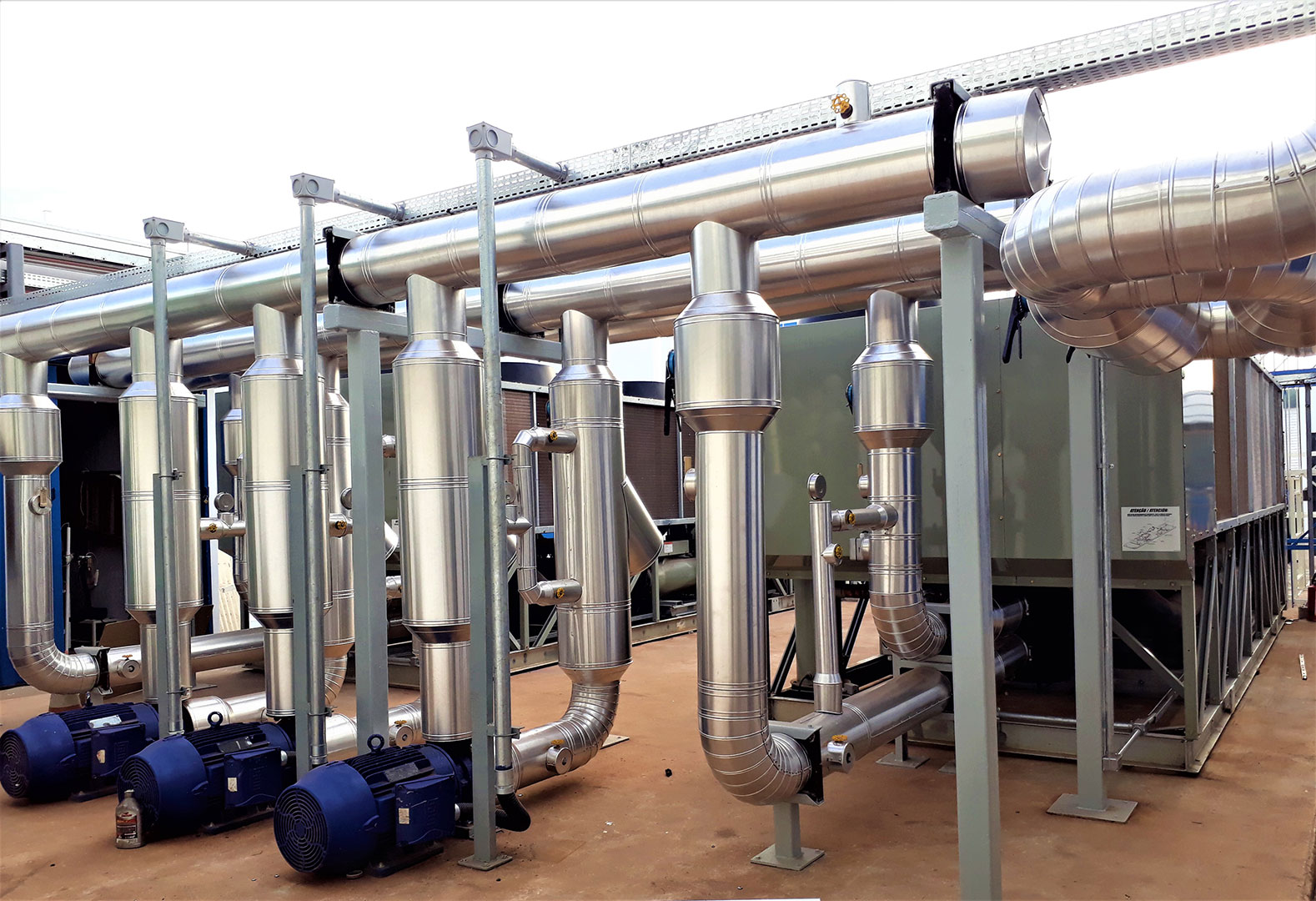

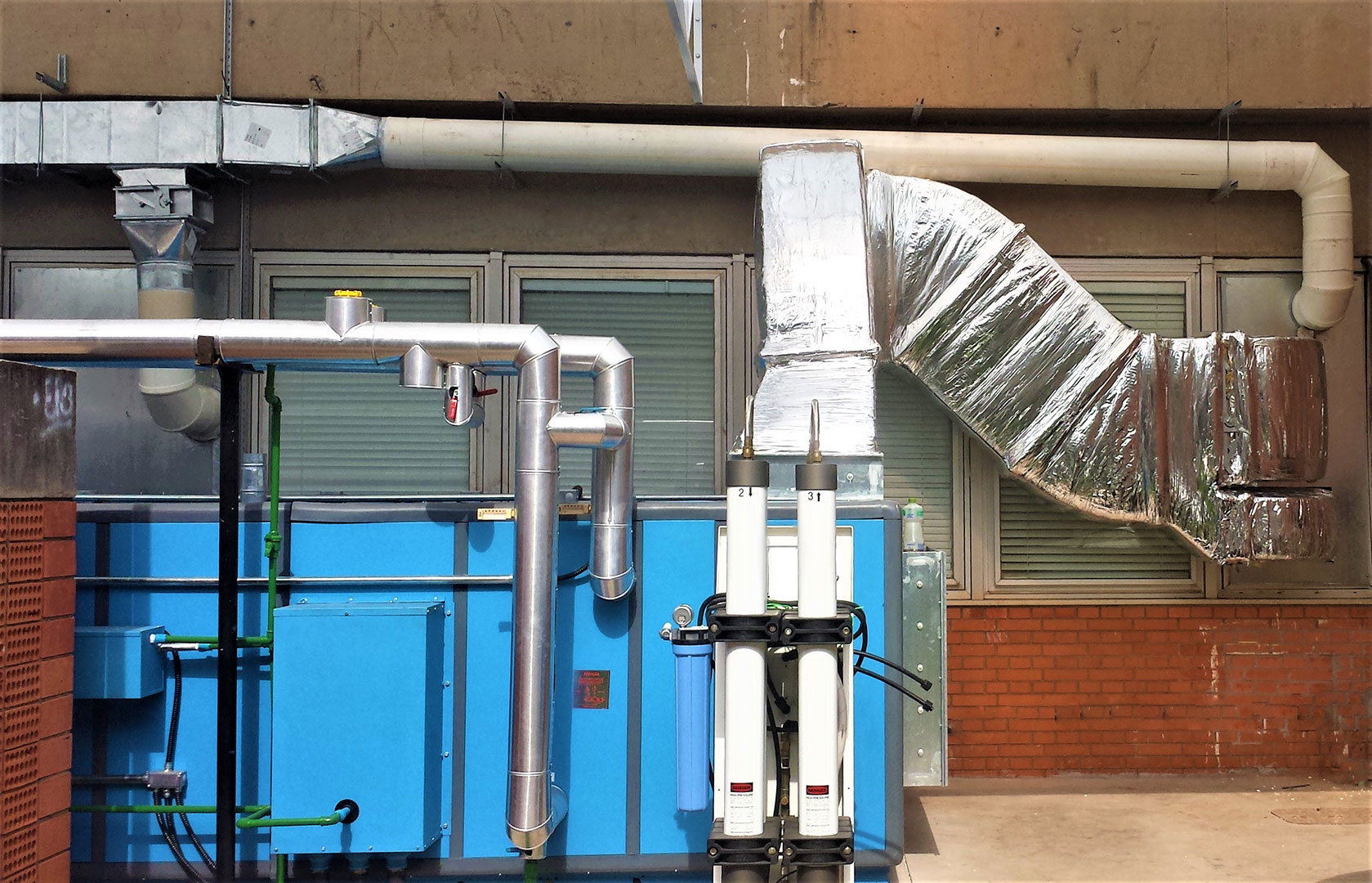

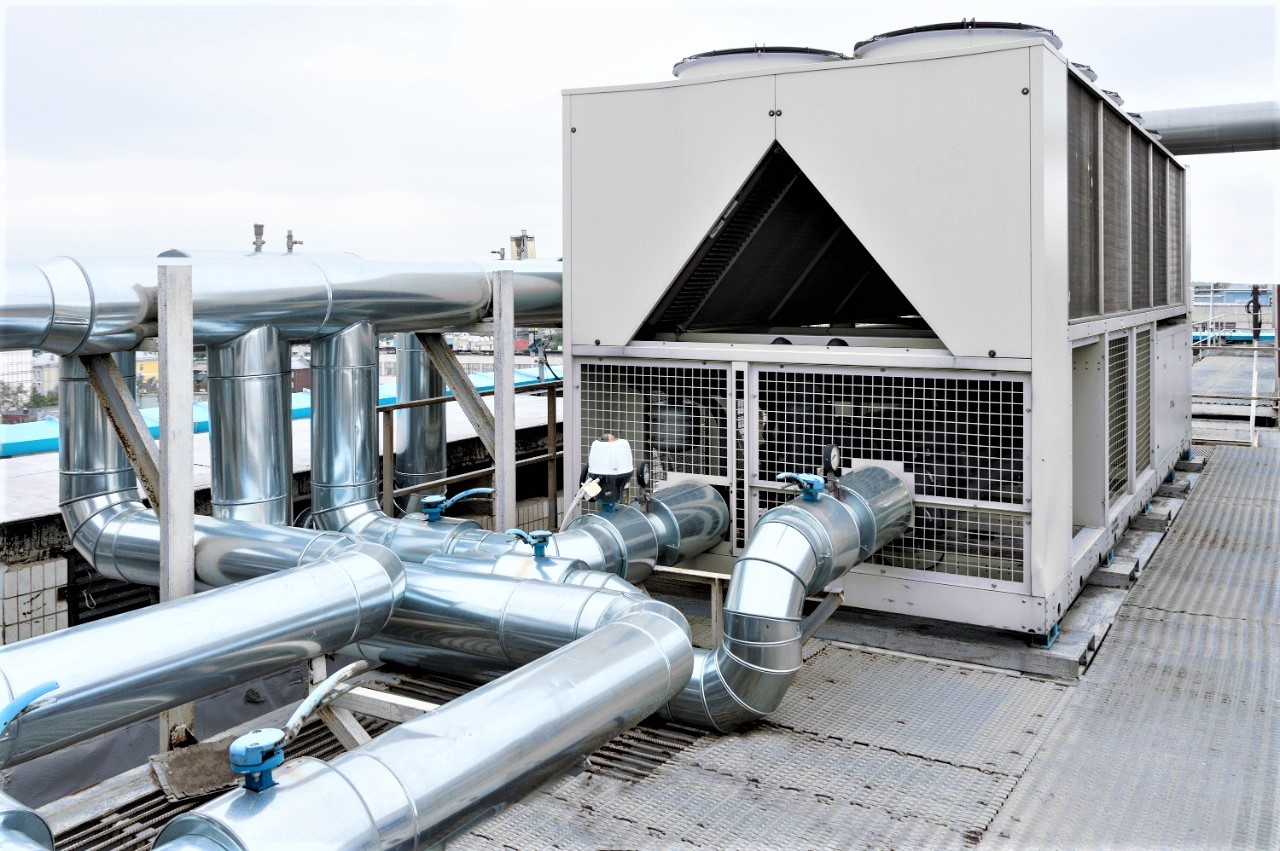

HVAC

O sistema de tratamento de ar é responsável pela qualidade do ar insuflado nas Salas Limpas. O ar é considerado como sendo o “pulmão” ou o “coração” da Sala Limpa. HVAC é a abreviação dos termos Heating, Ventilation and Air Conditioning, ou seja, Aquecimento, Ventilação e Ar Condicionado.

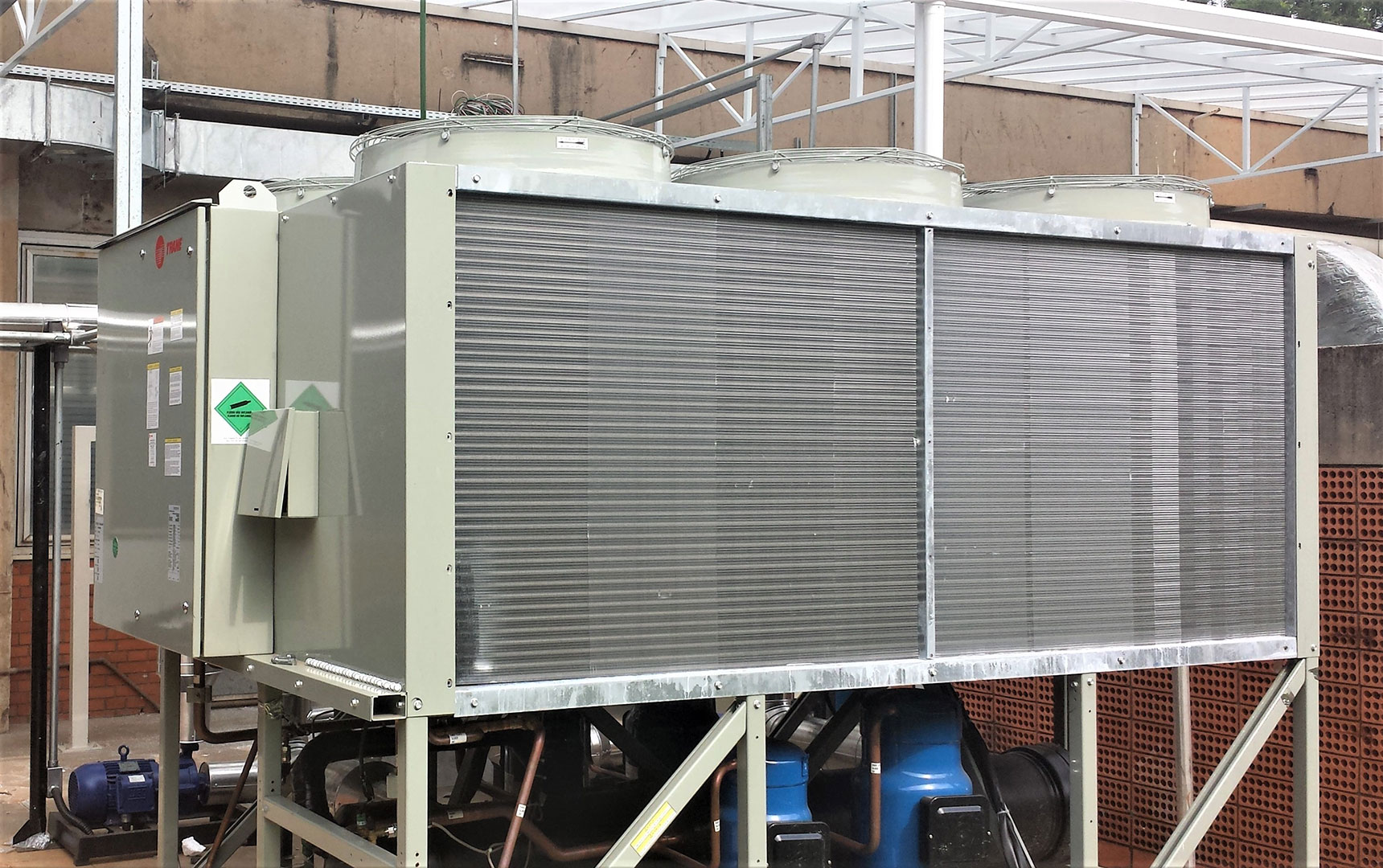

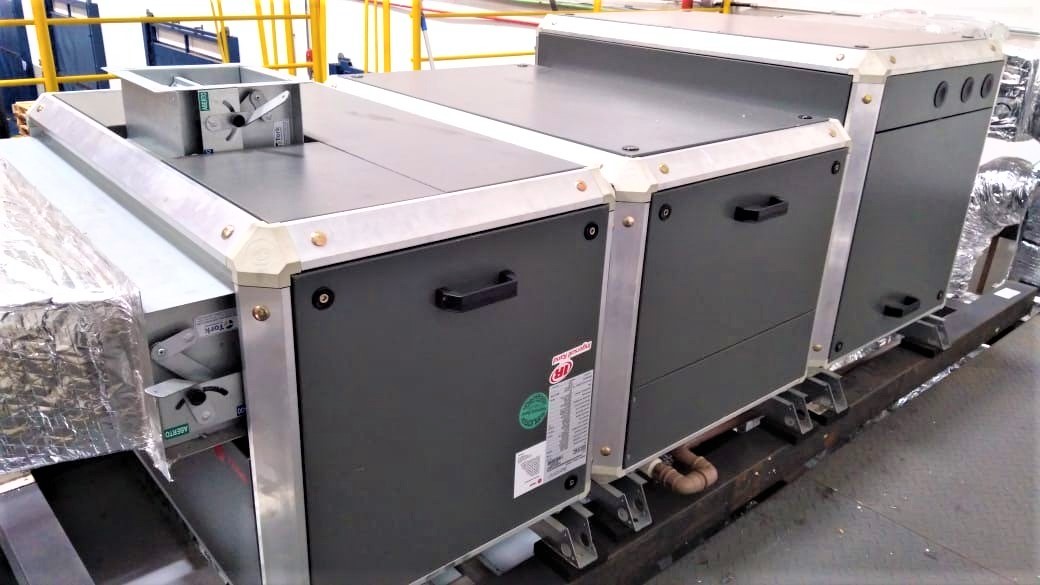

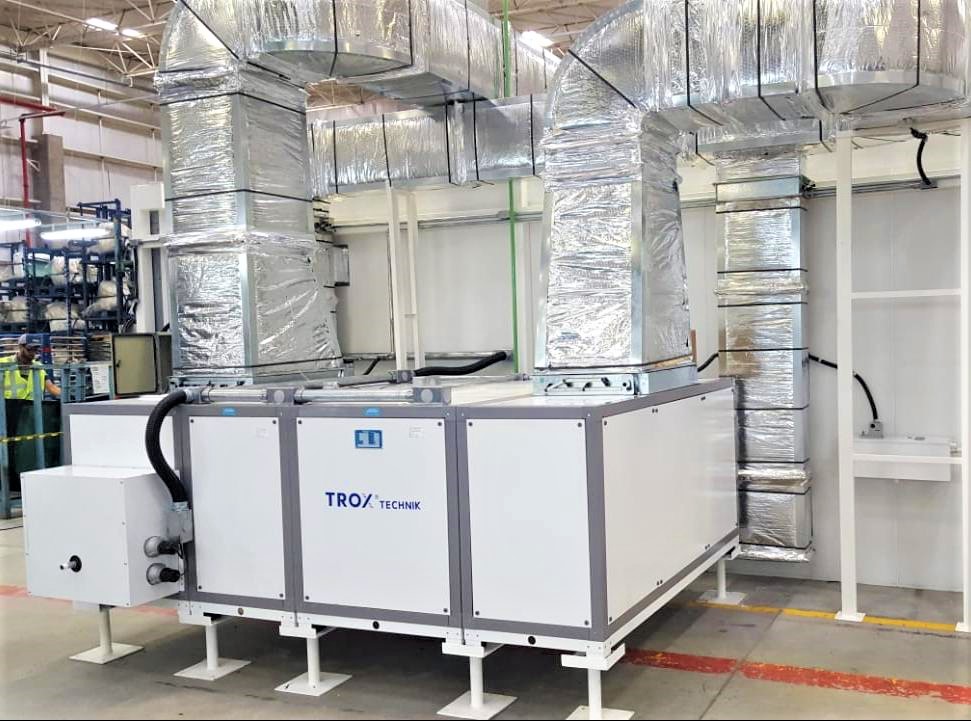

Unidades de tratamento de ar (Horizontal ou vertical) com refrigeração por expansão direta ou indireta (água gelada), umidificação, filtragem conforme a classificação das áreas, controle da vazão do ar por inversor de frequência, de forma a manter a pressão dos ambientes quando ocorra a saturação dos filtros, ou, a abertura das portas, controle remoto de acionamento, supervisão e etc.

Fornecemos e instalamos:

• Sistemas centrais de tratamento de ar
• Sistemas de zonas limpas
• Enclausuramento de áreas
• Sistemas de ventilação
• Sistemas de exaustão e captação de pó (resíduos sólidos)
• Dutos de ar, conforme norma DW143
• Caixa terminal com filtro HEPA
• Áreas de amostragem
• Áreas de pesagem
• Fluxo unidirecional (fluxo laminar)
• Forro filtrante (ISO 5)

•

•

•

•

•

•

•

•

•

•

•
